进口气动三通切换球阀

进口气动三通切换球阀可分为 L 型和 T 型。L 型三通切换球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

结构特点

1、进口气动三通切换球阀在结构上采用一体化结构，面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。

2、气动三通球芯分 T 型和 L 型，使用寿命长，流通能力大，阻力小。

3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

工作原理

三通球阀是一种利用气动驱动方式实现快速、准确开关动作的阀门、其工作原理是通过气动执行器、将压缩空气转化为机械力、推动球体在阀座内转动、从而实现气体流向的切换、当球体转动时、阀门的进口和出口通道会被打开或关闭、从而实现气体流量和方向的调节

技术参数

公称通径	DN15~DN200
适用压力	PN1.6Mpa-320Mpa
适用介质	水、油品、气体等
适用温度	-20°C ~ +250°C
控制方式	开关两位控制、4-20mA模拟量控制
作用方式	双作用(气开气关)、单作用(弹簧复位)
执行器形式	AT气动执行器/PT气动执行器
流道类型	L型/T型设计依据
制造标准	德标DIN/国标GB
连接方式	法兰

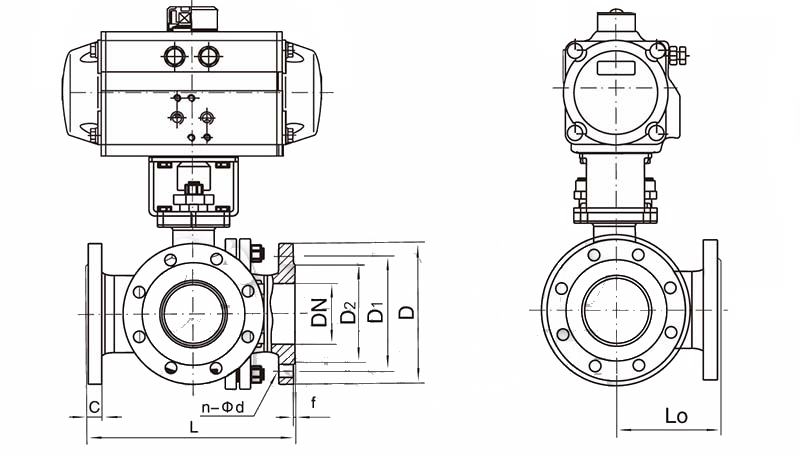

外形尺寸

DN	L	L0	D	D1	D2	C	f	n-d
15	150	72	95	65	46	14	2	4-14
20	160	80	105	75	56	16	2	4-14
25	180	90	115	85	65	16	2	4-14
32	200	100	140	100	76	18	3	4-18
40	220	110	150	110	84	18	3	4-18
50	240	120	165	125	99	20	3	4-18
65	260	130	185	145	118	20	3	4-18
80	280	140	200	160	132	20	3	8-18
100	320	160	220	180	156	22	3	8-18
125	380	190	250	210	184	22	3	8-18
150	440	220	285	240	211	24	3	8-22
200	550	260	340	295	266	24	3	12-22

安装方法

进口气动三通切换球阀是一种利用气动驱动方式实现快速、准确开关动作的阀门、其工作原理是通过气动执行器、将压缩空气转化为机械力、推动球体在阀座内转动、从而实现气体流向的切换、当球体转动时、阀门的进口和出口通道会被打开或关闭、从而实现气体流量和方向的调节

维护

三通球阀的维护主要包括定期检查阀门的状态、如密封圈的磨损情况、阀门的开关动作是否正常等、如果发现异常情况、需要及时进行维修或更换部件、此外、还需要定期清洗阀门、去除残留物和杂质、保证阀门正常运转
