进口气动高平台球阀-法兰-内螺纹-德国莱克LIK品牌

产品详情

进口气动高平台球阀

德国莱克LIK品牌-进口气动高平台球阀是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。其中气动执行器可分为单作用和双作用，单作用执行器具有弹簧复位的功能，可在失去气源货发生故障时自动复位到初始状态。

进口气动高平台球阀采用高平台ISO5211标准设计，是为了方便球阀安装驱动装置而设置的连接盘，可与执行器直接进行安装，无需再上支架，而普通球阀在与执行器连接之间则需要有一个支架和连接轴支撑。气动高平台球阀具有流通阻力小，流通量大等特点，不仅能做开关截断，也可用于调节流量使用，选用不同材质的阀体和阀座，可用于不同工况。由于高平台球阀与气动执行器之间距离较短，所以不适合用于介质温度过高的场合，避免因为高温而损坏执行器。

进口气动高平台球阀特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口气动高平台球阀设计特色

全通径式设计、无阻隔

防火型式密封结构

防喷出阀杆结构

防静电装置

防低泄漏设计填料及填料函

ISO 5211连接平台

可配用多种执行机构

进口气动高平台球阀技术参数

口径范围	DN15～DN200 (1/2"～10")
压力范围	PN1.6～6.4MPa (150～300LB)
温度范围	-40℃～+425℃（定做高温）
材质可选	碳钢、不锈钢、铬钼钢、合金钢.
密封材料	PTFE、PPL、PEEK、金属
连接方式	法兰式（GB、ANSI、JIS、DIN）
驱动方式	气动执行器、电动执行器
控制方式	开关型ON/OFF
可选附件	电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。

进口气动高平台球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

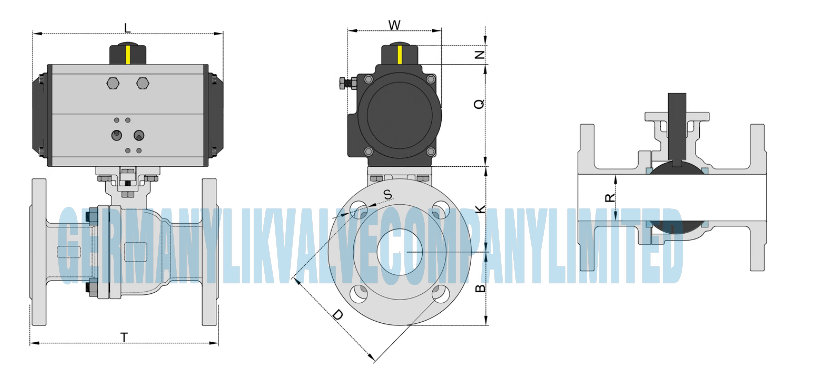

进口气动高平台球阀外形尺寸

DN	L	H1	D	D1	D2	D3
25	102	87	115	85	65	38
32	105	87	140	100	76	42
40	114	87	150	110	84	50
50	124	97	165	125	99	60
65	145	112	185	145	118	75
80	165	112	200	160	132	94
100	194	122	220	180	156	110
125	213	142	250	210	184	135
150	229	165	285	240	211	165
200	243	195	340	295	266	210
250	297	237	405	355	319	260
300	334	287	460	410	370	310
