进口气动防爆三通球阀

进口气动防爆三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有进口气动三通L型球阀和进口气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，进口气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通调节球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域。
进口气动防爆三通换向球阀产品特点
1，流体阻力小，其阻力系数与同长度的管段相等。
2，结构简单、体积小、重量轻。
3，紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4，操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5，维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
7，适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用

进口气动防爆三通球阀配套双作用或者单作用气动执行器，配以防爆行程限位开关（可先隔爆）、防爆电磁阀（可先隔爆）、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

结构特点

1、实心球芯，用料足。同等规格产品比同行重。

2、耐火，防静电处理，阀杆防爆出装置，保证系统安全。

3、高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接，互换性好。

4、硅溶胶精密铸造阀体，结构紧密，尺寸精度高。外观精美。

工作原理

进口气动防爆三通球阀通常由气动执行器与三通球阀组成、气动执行器是驱动阀门动作的关键部件、通过压缩空气或氮气提供动力、当压缩空气或氮气进入执行器时、推动和晒运动、进而带动三通球阀的转动、三通球阀的转动使得流体通道发生改变、从而实现流体的分流或合流

技术参数

公称通径	DN15~DN200
压力范围	PN1.6～10.0MPa（10.0MPa以上可定做）
温度范围	-29℃～+450℃（超高温可定制）
材质可选	碳钢、不锈钢、铬钼钢、合金钢
密封材料	PTFE、PPL（可定制金属密封）
连接方式	法兰、螺纹（适用于3"口径内）
驱动方式	气动执行器、电动执行器、蜗轮、手柄
控制方式	开关型ON/OFF、调节型4-20mA或1-5
流道类型	L型/T型
作用方式	双作用(气开气关)、单作用(弹簧复位)

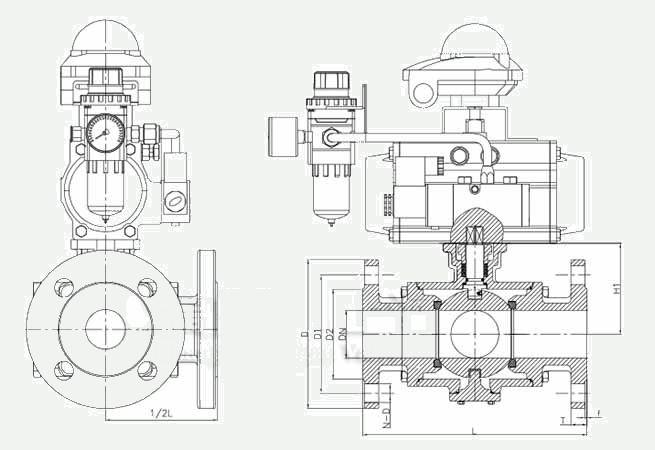

外形尺寸

DN	L	L0	D	D1	D2	C	f	n-d
15	150	72	95	65	46	14	2	4-14
20	160	80	105	75	56	16	2	4-14
25	180	90	115	85	65	16	2	4-14
32	200	100	140	100	76	18	3	4-18
40	220	110	150	110	84	18	3	4-18
50	240	120	165	125	99	20	3	4-18
65	260	130	185	145	118	20	3	4-18
80	280	140	200	160	132	20	3	8-18
100	320	160	220	180	156	22	3	8-18
125	380	190	250	210	184	22	3	8-18
150	440	220	285	240	211	24	3	8-22
200	550	260	340	295	266	24	3	12-22
