进口气动不锈钢丝扣球阀

德国莱克LIK品牌高,性能丝扣球阀阀均适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,主要用于两位切断、调节的场合。用于截断或接通管路中的介质。具体可分为:内螺纹球阀、外螺纹球阀、三片式球阀、二片式球阀、三片式球阀。分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质

进口气动不锈钢丝扣球阀,阀体铸造采用国际最先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。气动不锈钢丝扣球阀是由气动执行器与二片式球阀组成,利用压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单、操作方便等优点。提高了使用寿命,气缸内输入气压后,作用于活塞上产生一定的推力,使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,广泛应用于生产过程自动控制系统中的调节或开关操作场合。


结构特点Features


1、三片气动球阀由莱克LIKAT气动执行机构和三片球阀组成。

2、可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。

3、气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。

4、采用精密压铸工艺制作的铝合金活塞,保证了双活塞准确的对称,并配合高质量的O型环和导向阀,可的供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。

5、活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦。

6、阀体设计,铸造均采用台湾的先进工艺,具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。

7、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。

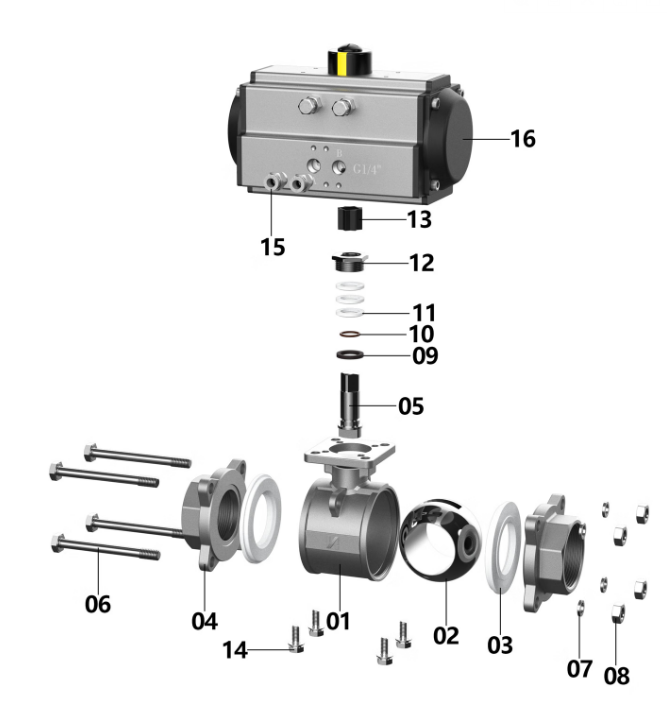

零件明细




零件编号

零件名称

材质/特点

01

阀体(阀门主体)

不锈钢SUS304/SUS316

02

球体

不锈钢SUS304/SUS316

03

阀座

聚四氟乙烯(PTFE)/PPL

04

边盖/阀盖

不锈钢SUS304/SUS316

05

阀杆/阀轴/球阀传动轴

不锈钢SUS304/SUS316

06

螺栓

不锈钢SUS304

07

弹性垫片

不锈钢SUS304

08

螺母

不锈钢SUS304

09

止推垫

聚四氟乙烯(PTFE)/碳纤维

10

轴密封O型圈

氟橡胶/三元乙丙EPDM

11

填料

聚四氟乙烯(PTFE)/PPL

12

压盖/压帽

不锈钢SUS304/SUS316

13

八角套(部分规格无需此配件)

粉末冶金

14

锁紧螺丝套件

不锈钢SUS304

15

气管接头

铜电镀

16

气动执行器

(详见气动执行器零件表)


 技术参数Technical parameter


口径范围

N8DN100 (1/4"4")

压力范围

PN1.610.0MPa

温度范围

-29℃~+250

材质可选

碳钢、不锈钢

连接方式

螺纹、对焊、承插焊、法兰

适用介质

水、油品、气体等多种介质

驱动方式

气动执行器、电动执行器、蜗轮、手柄

控制方式

开关型ON/OFF、调节型4-20mA1-5V

可选附件

电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀(注明是否防爆)

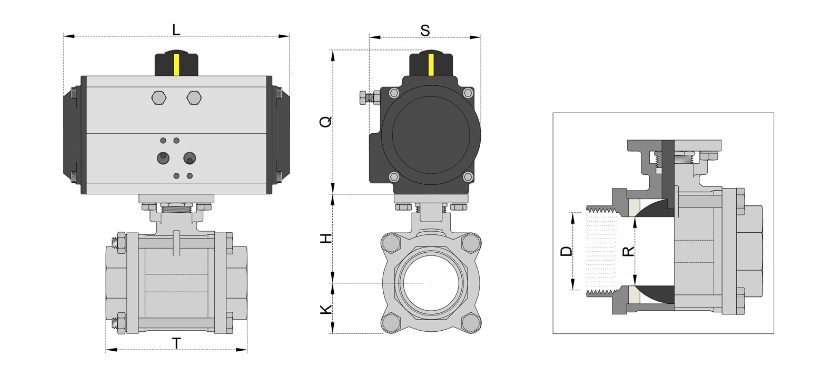

外形尺寸Overall Dimension



DN

DN8

DN10

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

G

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

D

8

10

15

20

25

32

40

50

65

80

100

L

55

55

55

73

84

98

106

121

160

180

220

H

30

30

37

40

49

53

62

70

93

106

126
