进口UPVC气动隔膜阀化工用管道系统特性
1.使用温度：化工管道使用温度范围：-20℃~65℃，阻燃性能为自熄性
2.卫生性能：给水管道系统负荷GB/T 17219
3.价格低：材料费用低，不同工程比例不同
4.耐腐蚀性：具有优良的耐腐蚀性能，
5.耐压高：爆破压力为工作压力4~5倍，确保系统品质及安全
6.韧性强：具有的强度和韧性，不会受外力或内压变化大的情况下造成损害
7.管壁光洁：输送流体时具有较小的摩擦阻力，抑制细菌滋生，流体介质不易附着
8.耐老化：化学稳定性好，材料试验及国外工程应用实例证明，UPVC正常使用实际寿命超过50年
9.保温性能佳：低热传导性能，约为钢材的1/200，节省保温材料及施工费用
10.重量轻：相当于钢管的1/5，铜管的1/6，搬运、安装简单轻松，节约时间及费用
11.安装施工方便：可采用粘接、法兰、螺纹、焊接等连接
12.综合性能高：价格低、内外部光滑、不生锈、不积垢、耐腐蚀性能佳、施工简便、不传热、不导电、阻
进口UPVC气动隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要
进口UPVC气动隔膜阀特点
用于腐蚀性有毒介质。
阀体通道内表面光滑,流体阻力小,CV值高,流通能力强。
采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,在腐蚀性以及有毒介质完全达到介质的零泄漏。
安装容易，操作简便，故障率低，维护方便。
塑料原材料名称及适用温度
UPVC 硬聚氯乙烯 温度-10 °C~70 °C
CPVC 氯化聚氯乙烯 温度-40 °C~95 °C
RPP 增强聚丙稀 温度-20 °C~90 °C
PVDF 聚偏二氟乙烯 温度40 °C~140 °C
进口UPVC气动隔膜阀技术参数
|
公称通径 |
DN15-DN200 |
|
公称压力 |
1.0Mpa |
|
使用温度 |
-10℃～80℃ |
|
连接方式 |
法兰 |
|
阀体材质 |
UPVC |
|
膜片材质 |
PTFE、EPDM |
|
适用介质 |
各种水处理 |
|
执行器 |
铝合金 |
|
安装方向 |
任意角度 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |

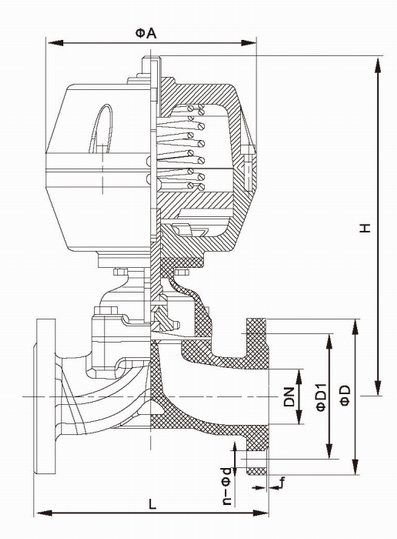

进口UPVC气动隔膜阀尺寸表
|
公称通径 (DN) |
H1 (高) |
外形尺寸 |
||||||||
|
D1 ( 法兰外径) |
D (法兰螺孔中径) |
L (阀体长度) |
n （法兰螺孔数量） |
C （ 螺孔大小） |
B (法兰厚度) |
|||||
|
15 |
125 |
65 |
95 |
125 |
4 |
14 |
14 |
|||
|
20 |
130 |
75 |
105 |
135 |
4 |
14 |
16 |
|||
|
25 |
145 |
85 |
115 |
145 |
4 |
14 |
16 |
|||
|
32 |
180 |
100 |
135 |
160 |
4 |
18 |
16 |
|||
|
40 |
220 |
110 |
145 |
180 |
4 |
18 |
16 |
|||
|
50 |
250 |
125 |
160 |
210 |
4 |
18 |
18 |
|||
|
65 |
280 |
145 |
180 |
250 |
4 |
18 |
22 |
|||
|
80 |
340 |
160 |
195 |
300 |
4 |
18 |
25 |
|||
|
100 |
370 |
180 |
215 |
350 |
8 |
18 |
25 |
|||
|
125 |
420 |
210 |
245 |
400 |
8 |
18 |
30 |
|||
|
150 |
480 |
240 |
280 |
460 |
8 |
23 |
30 |
|||
|
200 |
625 |
295 |
335 |
570 |
8 |
23 |
35 |
|||
