德国莱克LIK品牌,进口气动衬氟隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。
工作原理：
将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏
进口气动衬氟隔膜阀不需要单独的阀杆填料密封结构，隔膜在切断介质的同时起到了阀杆的密封作用，其二是柔韧性很强的隔膜关闭可靠，甚至对污液都能做到良好的切断。
本阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
产品特点
进口气动衬氟隔膜阀采用耐腐蚀的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的弱酸、弱碱、弱腐蚀、高粘度、含颗粒、带纤维以及有毒和不充许污染的介质的流量调
主要材料
|
NO |
名称 |
材质 |
|
1 |
阀体 |
GG25/WCB |
|
2 |
阀盖 |
WCB |
|
3 |
隔膜 |
EPDM |
|
4 |
阀瓣 |
WCB |
|
5 |
气缸 |
铝合金 |
|
6 |
活塞 |
铝合金 |
|
7 |
阀杆 |
不锈钢 |
|
8 |
连接方式 |
法兰 |
控制附件选型
|
电磁阀 |
双作用选二位五通、单作用二位三通、单电控双电控订货时注明 |
|
限位开关 |
|
|
定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
|
备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等 |

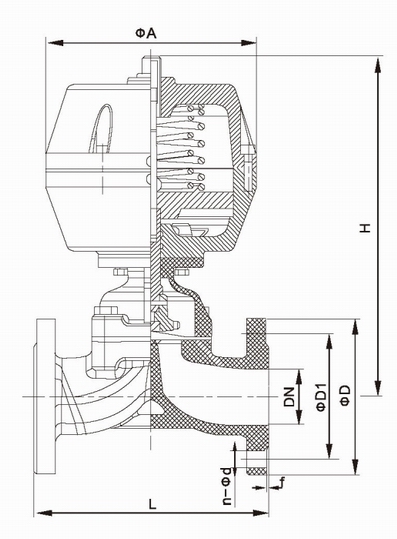

尺寸表
|
公称通径 (DN) |
H1 (高) |
外形尺寸 |
||||||||
|
D1 ( 法兰外径) |
D (法兰螺孔中径) |
L (阀体长度) |
n （法兰螺孔数量） |
C （ 螺孔大小） |
B (法兰厚度) |
|||||
|
15 |
125 |
65 |
95 |
125 |
4 |
14 |
14 |
|||
|
20 |
130 |
75 |
105 |
135 |
4 |
14 |
16 |
|||
|
25 |
145 |
85 |
115 |
145 |
4 |
14 |
16 |
|||
|
32 |
180 |
100 |
135 |
160 |
4 |
18 |
16 |
|||
|
40 |
220 |
110 |
145 |
180 |
4 |
18 |
16 |
|||
|
50 |
250 |
125 |
160 |
210 |
4 |
18 |
18 |
|||
|
65 |
280 |
145 |
180 |
250 |
4 |
18 |
22 |
|||
|
80 |
340 |
160 |
195 |
300 |
4 |
18 |
25 |
|||
|
100 |
370 |
180 |
215 |
350 |
8 |
18 |
25 |
|||
|
125 |
420 |
210 |
245 |
400 |
8 |
18 |
30 |
|||
|
150 |
480 |
240 |
280 |
460 |
8 |
23 |
30 |
|||
|
200 |
625 |
295 |
335 |
570 |
8 |
23 |
35 |
|||
