进口静力波纹管式疏水阀

德国莱克LIK品牌-进口波纹管式疏水阀是利用蒸汽和凝结水的温差引起温控元件(波纹管)的变形或膨胀带动阀芯启闭阀门,达到阻气排水的目的。适用于一种允许阀前0.5-1米积液的工况,广泛安装于各种中、低压蒸汽输送管网、生活采暖、小型工艺伴热等、压力范围为≤2.5MPa,排液量范围为≤3t/h,是冶金、化工的蒸汽输送管网或采暖伴热管线的选用产品。
波纹管式疏水阀结构:
进口波纹管式疏水阀结构
1、波纹管温控元件:材质为304,以固定过冷度自动调节排水量,阀前形成0.5-1米的水封,无蒸汽泄漏。
2、阀芯/阀座结构:阀座材质为合金,采用球形阀芯,使密封面避免集中磨损。
3、阀体:材质为WCB。可实现在线快速调节,并允许任意角度安装。
4、过滤网:材质为304,保护阀芯/阀座不受杂质干扰。
5、防冻排污:适用于北方地区,疏水阀停用时为全开状态,可自动排液防冻,无需人工排放。

进口静力波纹管式疏水阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。随蒸汽温度变化控制阀门开关,该阀设有调整螺栓,可根据需要调节使用温度,一般过冷度调整范围低于饱和温度15-40℃。背压率大于70%,不怕冻,体积小,任意位置都可安装,能排不凝结气体,使用寿命长。

当装置启动时,管道出现冷却凝结水,波纹管内液体处于冷凝状态,阀心在弹簧的弹力下,处于开启位置。当冷凝水温度渐渐升高,波纹管内充液开始蒸发膨胀,内压增高,变形伸长,带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀开始关闭,随蒸汽温度变化控制阀门开关,阻汽排水


进口静力波纹管式疏水阀技术参数


公称通径

DN15DN25

公称压力

1.6MPa-2.5MPa

适用介质

水、蒸汽

适用温度

0-425

阀体材质

碳钢、铸钢、不锈钢

连接方式

螺纹连接


    排量

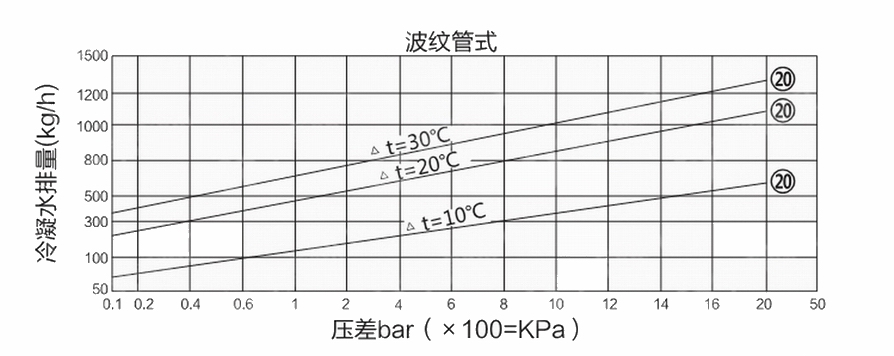

注:1、图中曲线标注的编号(4812)代表相应工作压差下的排量及阀座代号。

2、压差是指疏水阀的入口端与出口端的压力差。

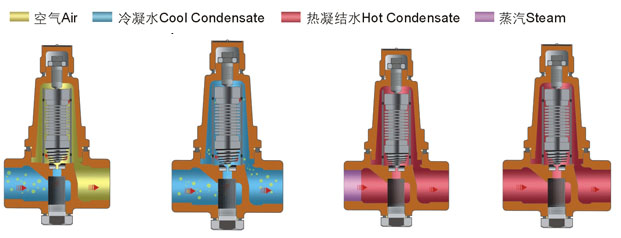

工作原理




1、当装置启动时,空气进入疏水阀,阀芯在弹簧的弹力下处于开启位置。

2、紧接着冷凝水进入疏水阀,在低温状态下,波纹管元件内的感温液体处于冷凝状态,阀芯完全开启,迅速排放冷凝水。

3、热凝水进入疏水阀,波纹管内的感温液体随着温度的升高开始蒸发膨胀,内压增加使波纹管元件伸长,带动阀芯向关闭方向移动,温度达到饱和温度之前,阀芯完全关闭阀门。

4、积存在阀内的热凝水慢慢冷却降温后,波纹管元件因内压减小而收缩,带动阀芯开启阀门,继续排放凝结水,由于阀前始终存有热凝水,形成汽水分离,无蒸汽泄漏。

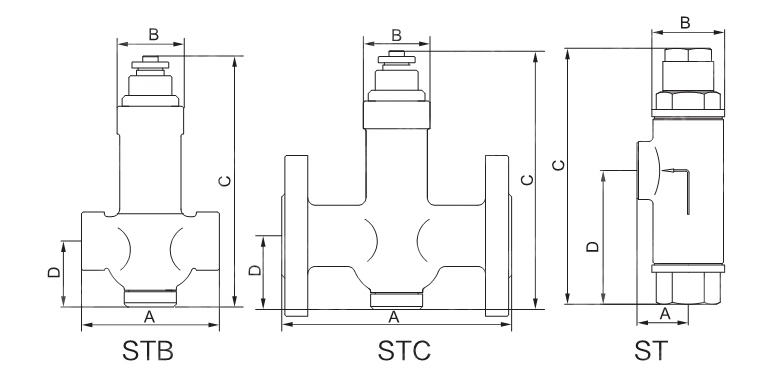

 进口热静力波纹管式疏水阀尺寸表




CS14外形尺寸:


口径

L

H

h

W

15

35

176

92

49

20

35

176

92

49

25

47

190

102

57


ST-16C外形尺寸:


口径

L

H

h

W

15

35

150

63

49

20

35

150

63

49

25

47

165

71

57
