德国莱克LIK品牌-进口圆盘式蒸汽疏水阀是利用蒸汽和凝结水通过时的流速和体积变化，使阀片上下产生不同压差，驱动阀片开关阀门，达到阻气排水的目的。
常见安装与蒸汽用户的各种高、中、低压蒸汽管网或伴热工况，压力范围为≤26.0MPa，排液量范围为≤1.5t/h。
进口圆盘式蒸汽疏水阀安装方式
1、在安装疏水阀之前要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的处没有位置安装疏水阀，应在出水口位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
进口圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀有带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀门动作灵敏可靠，排水量大。
进口圆盘式蒸汽疏水阀特点
1、本阀结构结实、重量轻、体积小使用压力范围大，不需任何调节。
2、具有空 放装置，迅速排除初时空气、保证快速启动。
3、可承受过热蒸汽、抗冰冻能力强，安装位置不受限制，均能正常工作

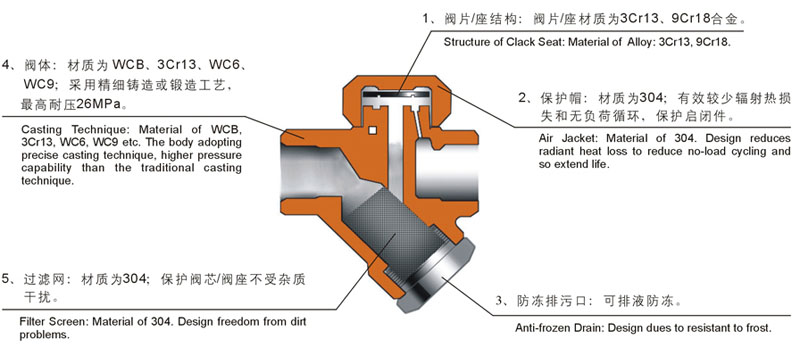

进口圆盘式蒸汽疏水阀结构图
|
|
圆盘式蒸汽疏水阀主要由阀体、阀盖、阀片(圆盘)、空气隔离(保温)罩、过滤网和滤网托等零件组成。热动力式疏水阀动作的零件是阀片，动作原理是根据伯努利定律及蒸汽与凝结水的物理特性，通过排放浇钻水来改变作用在阀片上的动、静压力而使阀片开、闭。本体结构结实、简单、重量轻、操作压力范围大。

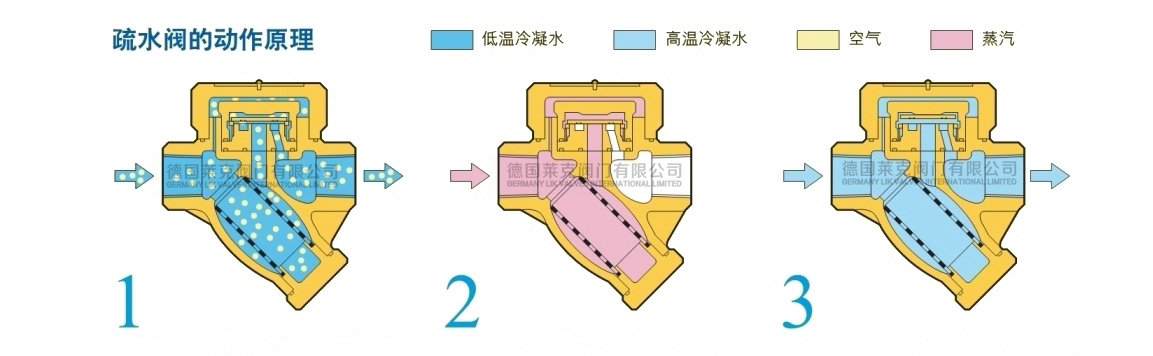

进口圆盘式蒸汽疏水阀工作原理
热动力圆盘式蒸汽疏水阀的开启和关闭由疏水阀圆盘底部和顶部两端不同的力决定。这些力本质上基于动力的变化和空气、冷凝水、蒸汽这些典型流体的压力能。根据热动力学原理，利用蒸汽和凝结水的热动力学不同的特征，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
|
|
1、系统启动时，双金属排空气环处于收缩状态，托起圆盘，空气和低温冷凝水快速排放。
2、疏水阀内温度逐渐升高时，双金属环膨胀，圆盘回落到阀座上；闪蒸冷凝水/蒸汽的高速流动在圆盘下方形成一个低压区，促使圆盘向阀座方向移动，同时，压力舱内的压力也迫使圆盘紧压在阀座上；蒸汽夹套的设计使压力舱与外界隔离，消除了因热辐射散热导致的空载启阀动作。
3、随着压力舱内的蒸汽冷凝，压力随之降低，在持续进入疏水阀的冷凝水压力作用下，圆盘再次顶起，冷凝水得以排放；随之产生的闪蒸冷凝水/蒸汽使圆盘再次回落，关闭阀门，见步骤(2)。

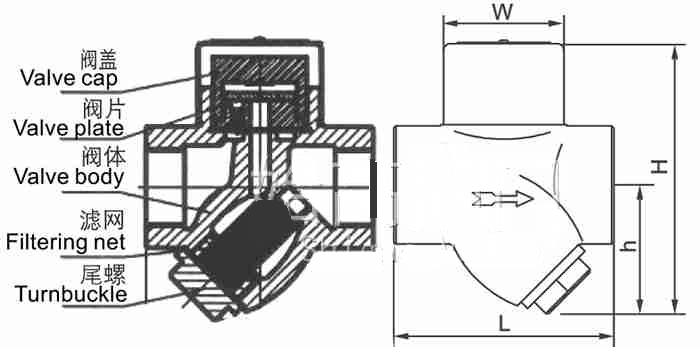

进口圆盘式疏水阀尺寸表
|
口径 |
L |
H |
h |
|
|
15 |
90 |
110 |
50 |
53 |
|
20 |
90 |
112 |
52 |
53 |
|
25 |
90 |
118 |
56 |
53 |
|
32 |
130 |
160 |
81 |
77 |
|
40 |
130 |
160 |
81 |
77 |
|
50 |
150 |
195 |
95 |
80 |
