进口杠杆浮球式疏水阀

德国莱克LIK品牌-杠杆浮球式是利用浮力原理和杠杆原理,通过液位的变化使浮球上升或下降,浮球驱动着杠杆使得阀瓣离开或接触阀座达到开启排水和关闭阻汽的作用。采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长。连续排水,有水即排,最小过冷度为 0℃。杠杆浮球式疏水阀采用两种结构方式A:单阀座-杠杆浮球 B:双平衡阀座-杠杆浮球
单阀座:需要克服介质压力对阀座的作用,阀座的孔径不能很大,适用于小型设备、伴热管线,蒸汽主管等排水小的场合。阀座孔设计在凝结水水位以下,自然形成水封,水、汽自然分离,达到无蒸汽泄漏,即便没有凝结水采用球型密封的杠杆使得阀瓣紧贴阀座,达到无新鲜蒸汽的泄露。不受凝结水量波动和温度的影响。
双平衡阀座:该阀利用双阀孔设计,介质的压力对两个阀座作用相等,方向相反,介质压力对阀座作用相抵消,阀蕊在开阀时压力相对减少,从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动,带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下,形成水封,水、汽自然分离,达到无蒸汽泄漏。不受压力、温度、冷凝水流量波动的影响。

进口杠杆浮球式疏水阀该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座


进口杆浮球式疏水阀产品特点


1、 阀体、阀盖使用铸钢材质。

2、 内件全部采用不锈钢,活动零部件设计时已充分 考虑了磨损余量,提高了疏水阀使用寿命。

3、特殊的流道设计,实现无水击现象。

4、具有专利技术的柔性关闭系统和微米级精度关闭系统 双重保证无蒸汽泄漏和使用寿命。

5、内置排空气阀保证无气锁现象。

6、独立的过滤器,使疏水阀在洁净的环境工作。

7、依照压力大小选择不同的排量曲线。

8、背压率高达95%以上、 疏水阀底部设计排污螺塞保证停车后排除内部积水, 防止冻坏浮球


工作原理

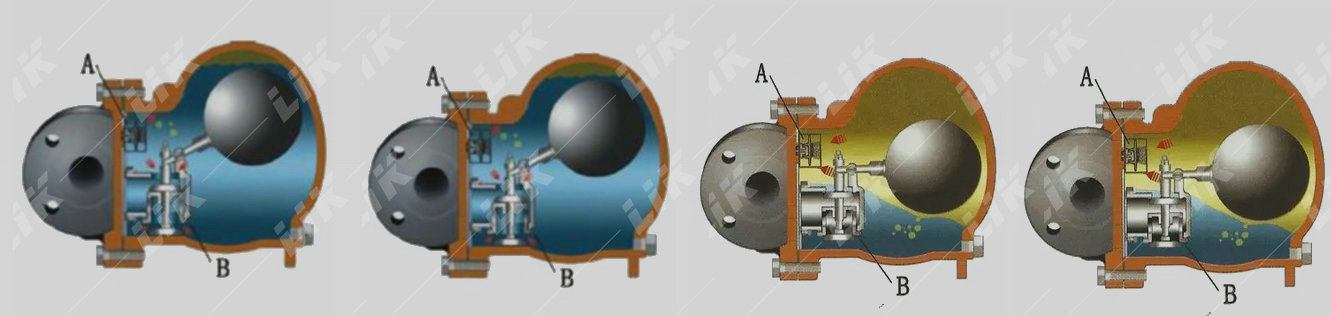

1.当设备刚启动时,疏水阀是冷态的,膜盒感应元件收缩,阀口(A)开放,连续排放出初始空气,实现快速启动。

2.当冷凝水进入疏水阀时,空气从阀口(A)排出,杠杆浮球随冷凝水液位上升,双阀座设计能使冷凝水从阀口(B)迅速排出。





3.当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀。带动阀片关闭阀口(A),杠杆浮球随凝结水液位调节阀口(B),排出热凝水。

4.当凝结水停止进入疏水阀时,杠杆浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。

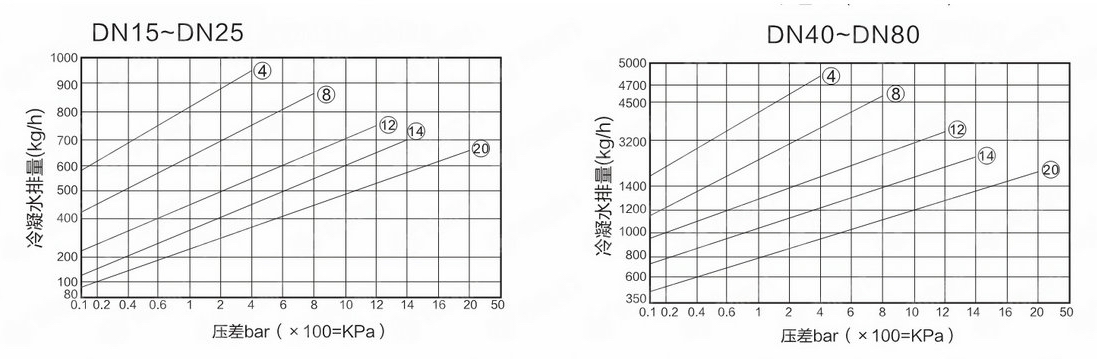

疏水阀排量



1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得高的热效率。

2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。

3、排空气性能好自动排空装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。

4、密封性能卓越密封件采用球面结构,工作时无集中磨损使用寿命长


进口杆浮球式疏水阀技术参数



公称通径

DN32-DN65

公称压力

1.6-4.0MPa

适用温度

425

适用介质

水、蒸汽

阀体材质

碳钢、不锈钢

连接方式

法兰连接


 进口杆浮球式疏水阀零部件材质


序号

名称

材料

序号

名称

材料

1

阀体

WCB

2

密封板

Q235

3

弹子密封座

304

4

支架

304

5

螺柱

35CrMoA

6

螺母

45

7

垫圈

H62

8

膜盒密封座

304

9

膜盒

304

10

杠杆

304

11

浮球

304

12

阀盖

WCB

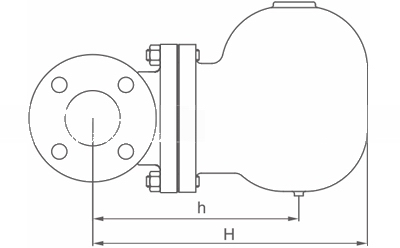

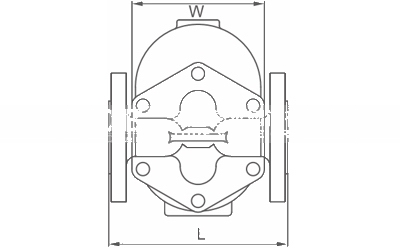

  进口杠杆浮球式疏水阀尺寸表




DN

A

B

C

D

重量kg

32

270

115

75.5

225

19.5

40

270

115

75.5

225

19.5

50

270

115

75.5

225

20

65

270

115

75.5

225

22
