进口气动高温调节阀-导热油-饱和蒸汽调节阀-德国莱克LIK品牌

进口气动高温调节阀由多弹簧气动薄膜执行机构和低流阻高温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜高温调节阀配用电-气阀门定位或气-气动阀门定位器，通过输入4-20mA控制信号即可控制运转，可实现对工艺管路流体介质的自动调节控制。

进口气动高温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。

适用场景:

进口气动高温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动高温调节阀特别适用于允许泄露量小、阀前后压差不大及温度较高的场合。

进口气动高温调节阀技术参数

口径范围	DN15～DN400 (1/2"～16")
压力范围	PN1.6～6.3MPa（150～300LB）
温度范围	-45℃～+550℃（可选）
结构可选	单座、双密封套筒、多孔式套筒
材质可选	碳钢、不锈钢、双相钢
流量特性	等百分比、线性、快开
泄露等级	ASME B16.104 V

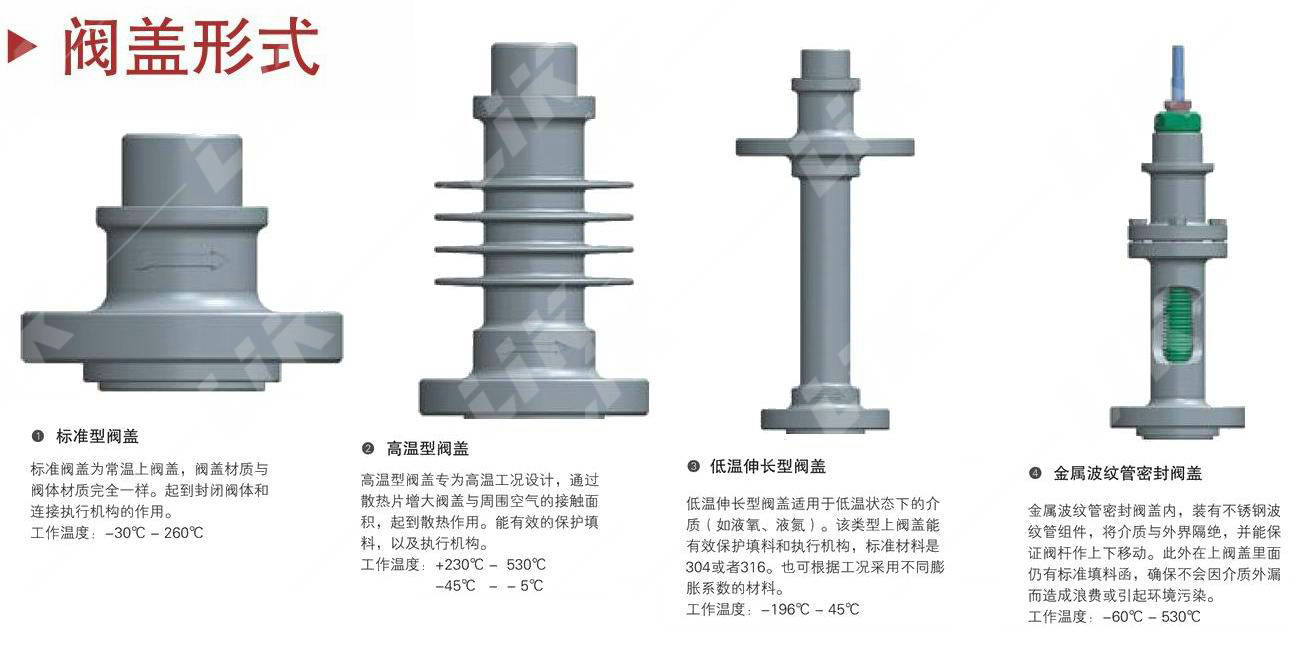

阀盖形式	高温散热型
连接方式	法兰式
适用场合	热油、蒸汽等高温场合

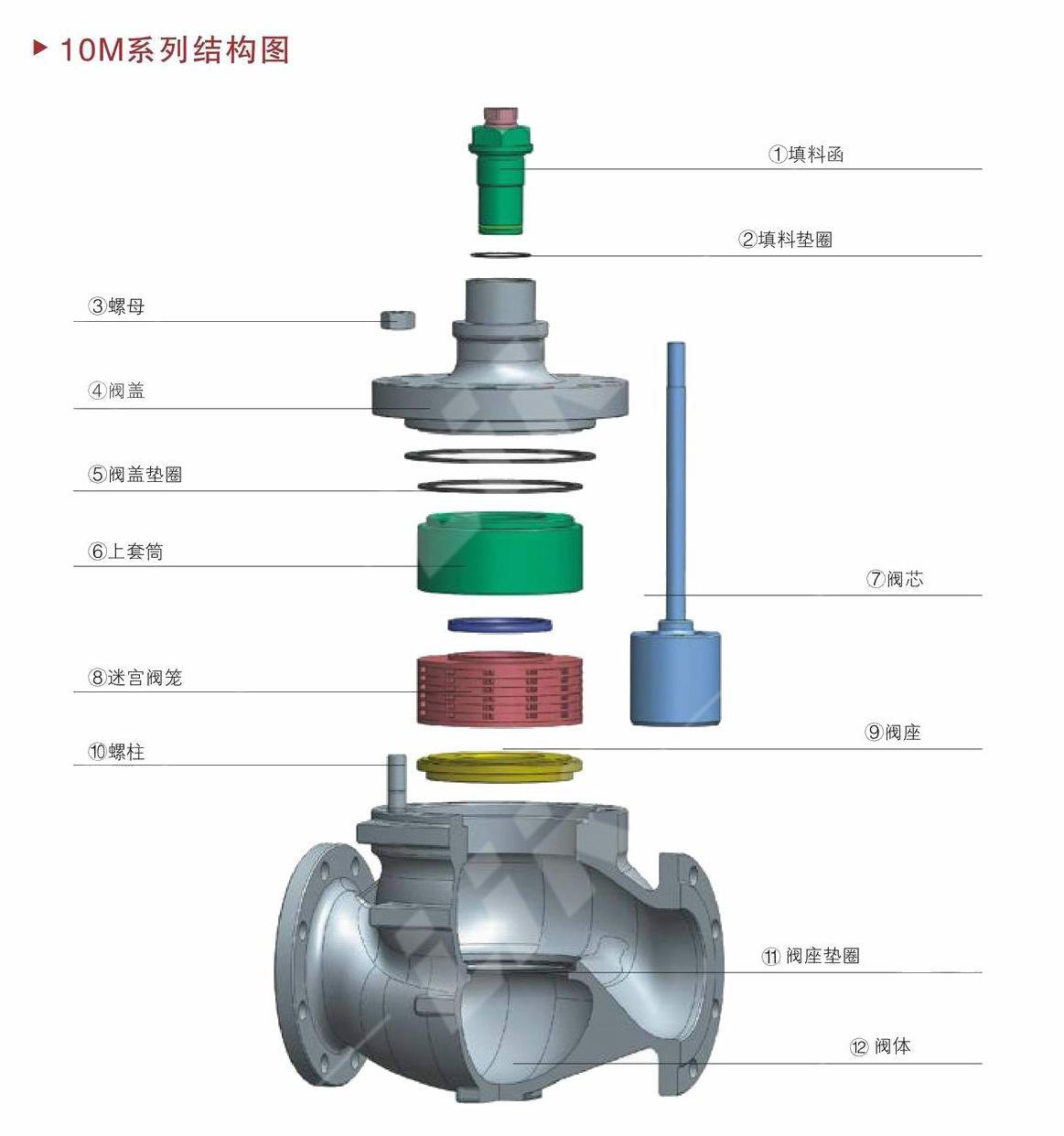

进口气动高温调节阀主要零件材料

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
散热片	碳钢	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

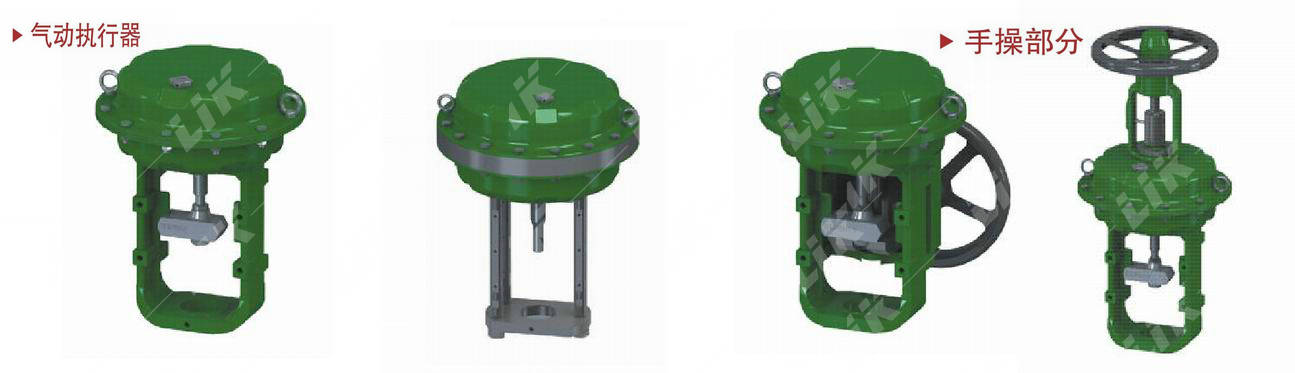

进口气动薄膜式执行器

进口气动薄膜式执行机构，为多弹簧薄膜式执行机构，具有重量轻、体积小、输出力稳定等特点。气源通过作用在执行器内部的膜片，克服弹簧的反作用力做上下直线运动。在无气源压力时，压缩弹簧反弹释放压力推动执行器的推轴往上或者往下运动。该系列执行机构按作用方式不同可分为正作用与反作用两种类型。L1系列薄膜式直行机构，与定位器配合使用，可实现高精度的位置调节。

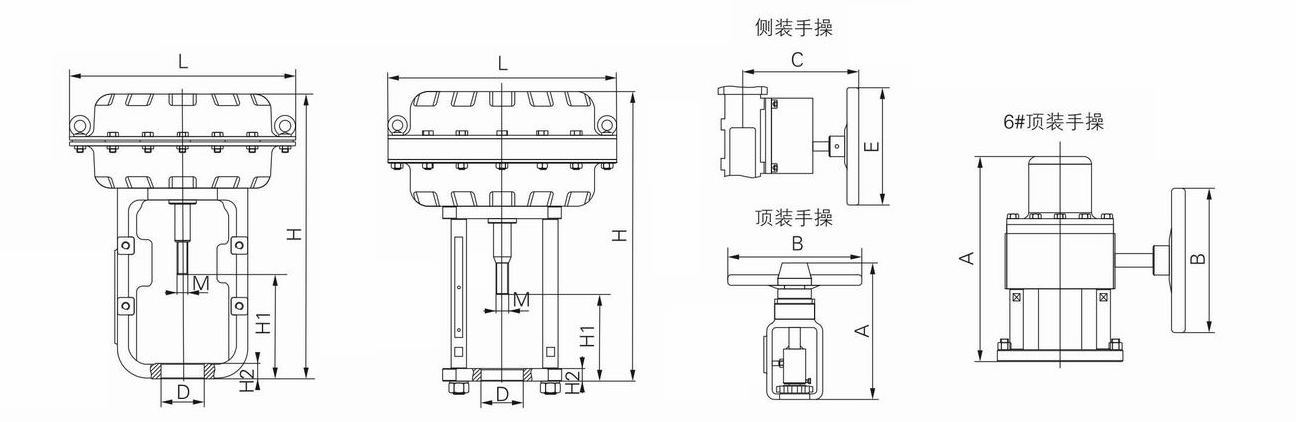

进口执行器规格参数

作用方式	正作用，反作用
产品规格	22#，23#，34#，45#，56#
气源压力	0.32(0.08~0.24), 0.28(0.04~0.20) Mpa
温度范围	-30~70℃, -40~100℃
可选附件	顶装手轮或侧装手轮

配置执行器类别	多弹簧簿膜执行机构
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC
