进口气动硬密封对夹蝶阀-开关型-防爆型-德国莱克LIK品牌

进口气动硬密封对夹蝶阀，阀体采用了三偏心金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业

产品特点:

1. 气动硬密封对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，便于安装。

2. 气动硬密封对夹蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

3. 气动硬密封对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

4. 气动硬密封对夹蝶阀寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。

执行器参数：

执行器型号	AT、ST、GT系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

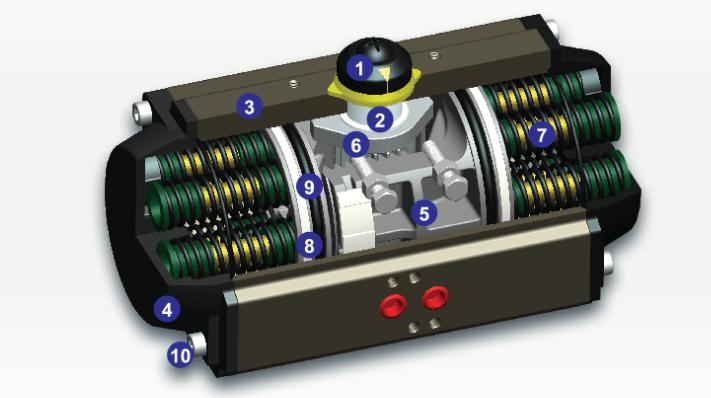

1，指示器
现场可视化标准指示器，符合VIDNIE3845、NAMUR标准槽，能安装所有输出附件，如限位开关盒、电气定位器、位置传感器等。

2，输出轴
镀镍合金钢、高精密一体式输出轴同时符合NAMUR ISO5211、 DIN3337标准。可根据客户要求定制尺寸和不锈钢材料。

3，缸体
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下硬质阳极氧化处理+特氟隆涂层).使用寿命更长，磨擦系数低.

4，端盖
压铸铝合金表面金属粉末喷涂各种颜色，或可喷PTFE涂层。

5，活塞
双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。

6，行程调节
两个独立的行程调节螺钉可以进行方便、精确±5°的调节开、关位置。

7，高性能弹簧
采用优质材料、涂层处理、预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。

8，轴承、导板
采用低磨擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。

9，密封
在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶。

10，紧固件
所有的紧固件均采用不锈钢材料，长期抗腐蚀

连接尺寸：

DN	L	L1	L2	H	H1	D1
50	43	159/211	83/95	277/205	65	125
65	46	211/248	95/107	287/315	75	145
80	46	248/269	107/123	365/375	85	160
100	52	269/315	123/141	420/436	130	180
125	56	315/345	141/152	436/462	175	210
150	56	345/409	152/172	466/543	190	240
200	60	409/438	172/187	593/665	215	295
250	68	438/559	187/215	682/752	265	355
300	78	550/600	215/240	725/772	305	410
350	78	600/633	240/262	832/880	340	470
400	102	633/730	262/330	862/968	360	525

工作原理：

（1）偏离管道中心

（2）偏离密封面中心

（3）倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

安装与维护：

1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

3、蝶阀一般都设置旁通管路，在检修或更换蝶阀时，可使用旁通管路使用流程照常进行。

4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

5、定位器或电磁阀调试详见说明书。

6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。
