德国莱克LIK品牌-进口对夹超薄型止回阀它具有结构简单，外形美观、重量轻，安装方便等优点。采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。对夹薄形圆片式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所为适用。
进口薄型对夹式止回阀，是一种圆盘式止回阀，薄型对夹式止回阀具有结构简单，外形美观、重量轻，安装方便等优点。薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所相当适用。
进口薄型对夹式止回阀应用标准
|
工作压力 |
1.6MPa 、2.5MPa、 150Lb、300Lb |
|
工作温度 |
t≤400℃ |
|
适用介质 |
油、水、酸碱等液体 |

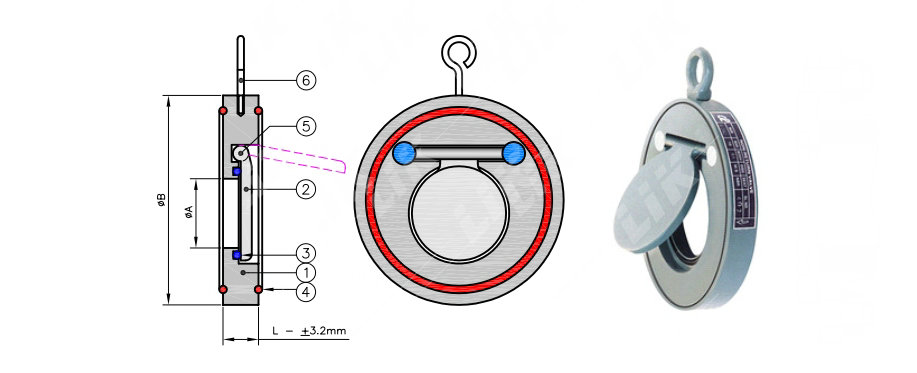

进口薄型对夹式止回阀零件材料
|
NO |
部件名称 |
材质 |
|
1 |
阀体 |
WCB、304、316、316L |
|
2 |
O型密封圈 |
丁腈橡胶、氟橡胶 |
|
3 |
阀板 |
304、316、316L |
|
4 |
"O"型密封圈 |
丁腈橡胶、氟橡胶 |
|
5 |
吊钩 |
304 |
|
6 |
小压盖 |
304、316、316L |
|
7 |
弹簧轴 |
304、316、316L |
|
8 |
开槽半沉头螺钉 |
304、316、316L |
|
9 |
大压盖 |
304、316、316L |
|
10 |
开槽半沉头螺钉 |
304、316、316L |
|
11 |
弹簧 |
304、316、316L |
进口薄型对夹式止回阀 连接尺寸
|
公称通径 |
d |
结构长度（L） |
外径（D） |
||||
|
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
286 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
|
温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的进口薄型对夹式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。 |
