德国莱克LIK品牌-进口止回阀属于自动阀，适用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀的启闭件是靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
进口对夹双瓣式止回阀结构图
按结构划分，止回阀可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种，旋启式止回阀又分为单瓣式、双瓣式和多瓣式三种。对夹式止回阀主要由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。

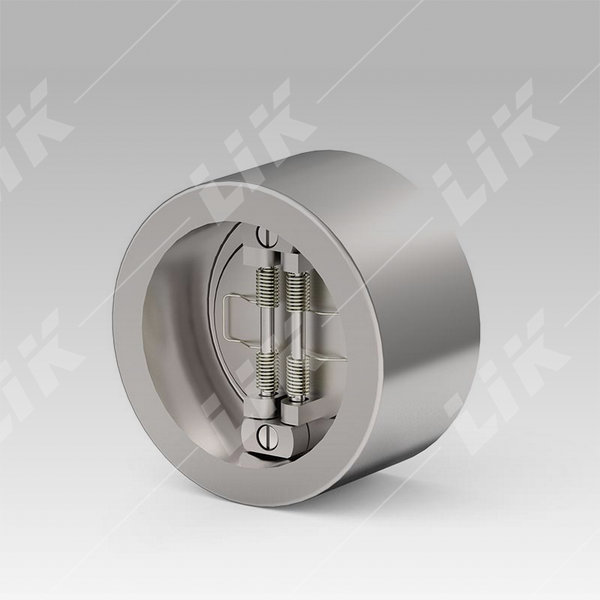

进口对夹式双瓣止回阀也成为蝶式止回阀,对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。对夹式双瓣止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
进口对夹式双瓣止回阀技术参数
|
口径范围 |
DN(mm) |
DN15～DN250 (1/2"～16") |
|||
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力Ps(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
水、蒸汽、油品、污水、酸碱类 |
||||
|
适用温度 |
橡胶密封面（X）-20℃~120℃ |
||||
进口对夹式双瓣止回阀零件材料
|
名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀板 |
铸铁、铸钢、不锈钢、铬镍钼钛钢 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
密封圈 |
橡胶、不锈钢、合金钢 |
|
弹簧 |
60Si2Mn、3Cr13、17-7PH、INCONE |
进口对夹式双瓣止回阀尺寸表
|
DN |
L |
d |
D3 |
D2 |
|
40 |
60 |
96 |
46 |
41 |
|
50 |
60 |
109 |
56 |
51 |
|
65 |
67 |
129 |
73 |
65 |
|
80 |
73 |
144 |
88 |
80 |
|
100 |
73 |
164 |
108 |
102 |
|
125 |
83 |
194 |
132 |
127 |
|
150 |
98 |
220 |
160 |
152 |
|
200 |
127 |
275 |
210 |
203 |
|
250 |
146 |
330 |
266 |
254 |
|
300 |
181 |
380 |
310 |
305 |
|
350 |
184 |
440 |
355 |
350 |
|
400 |
198 |
493 |
405 |
400 |
|
温馨提示： 本文中所有文字、数据、图片均只适用于参考。需要查看更多的进口对夹式双瓣止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。 |
