进口高压焊接闸阀

德国莱克LIK是领先的阀门制造商之一, 是一家具有典型德国传统基因的企业, 历史悠久且运营成功。 公司可追溯1932年建于法兰克福, 专业生产进口高压焊接闸阀,进口高压焊接不锈钢闸阀,进口对焊式高压焊接闸阀,进口手动高压焊接闸阀,进口承插高压闸阀,进口高压焊接蒸汽闸阀,进口电站高压焊接闸阀,进口高压焊接铸钢闸阀系列阀门产品, 主要应用在高压力、 高温度、空气水用、油用、气体、蒸汽、电站等苛刻工况下。
产品选型订购说明:
莱恩产品:如有型号标准,请直拨销售热线咨询,了解详情!
技术支持:如没有产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
产品订货参数:通径(DN),压力范围(Mpa),温度(℃),连接方式(螺纹、法兰、焊接、对焊式等)。
产品驱动方式:手动、蜗轮、气动、电动等。
产品标准:GB、美标ANSI、德标DIN、英标BS、欧标EN等。
确认:本公司提供清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

进口高压焊接闸阀也称高压电站闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。高压焊接闸阀适用介质:水、蒸气等非腐蚀性介质。高压电站闸阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。高压焊接闸阀在管道中一般应当水平安装。


进口高压焊接闸阀产品特点


1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;

4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;

5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;

6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;

7、双向承压密封设计,满足各类特殊工况的苛刻要求;

8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;

9Z60系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面100%吻合度,特别便于用户现场维修保养;

10、阀盖自紧密封设计,压力越高,密封越可靠;


进口高压焊接闸阀主要零件材料


产品型号

Z60Y-200/250/320

Z60Y-P 55100/140/ 170V

20/WCB

12Cr1MoV/WC6/WC9

20/WCB

12Cr1MoV/WC6/WC9

38CrMoAlA

38CrMoAlA /25Cr2MoV

20/WCB

12Cr1MoV/WC6/WC9

35CrMoA

25Cr2MoV

水,汽,油品等

水,汽,油品等

更高工作温度

450/ 425

552/ 570


进口高压焊接闸阀工作原理:



高压闸阀,属于强制密封式阀门,所以在阀门关闭时,必须向闸板施加压力,以强制密封面不泄漏。当介质由闸板下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

高压闸阀开启时,闸板的开启高度,为公称直径的25%30%时,流量已达到zui大,表示阀门已达全开位置。所以闸阀的全开位置,应由闸板的行程来决定。



产品型号

公称压力(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度()

适用介质

强度试验

密封试验/上密封实验

Z960Y-250

25

37.5

27.5

425

水、蒸汽、Water,steam

Z960Y-320

32

48.0

36.0

425

Z960Y-P54100

30.0

22.0

P5410

540

蒸汽 Steam

Z960Y-P54170

48.0

36.0

P5417

540

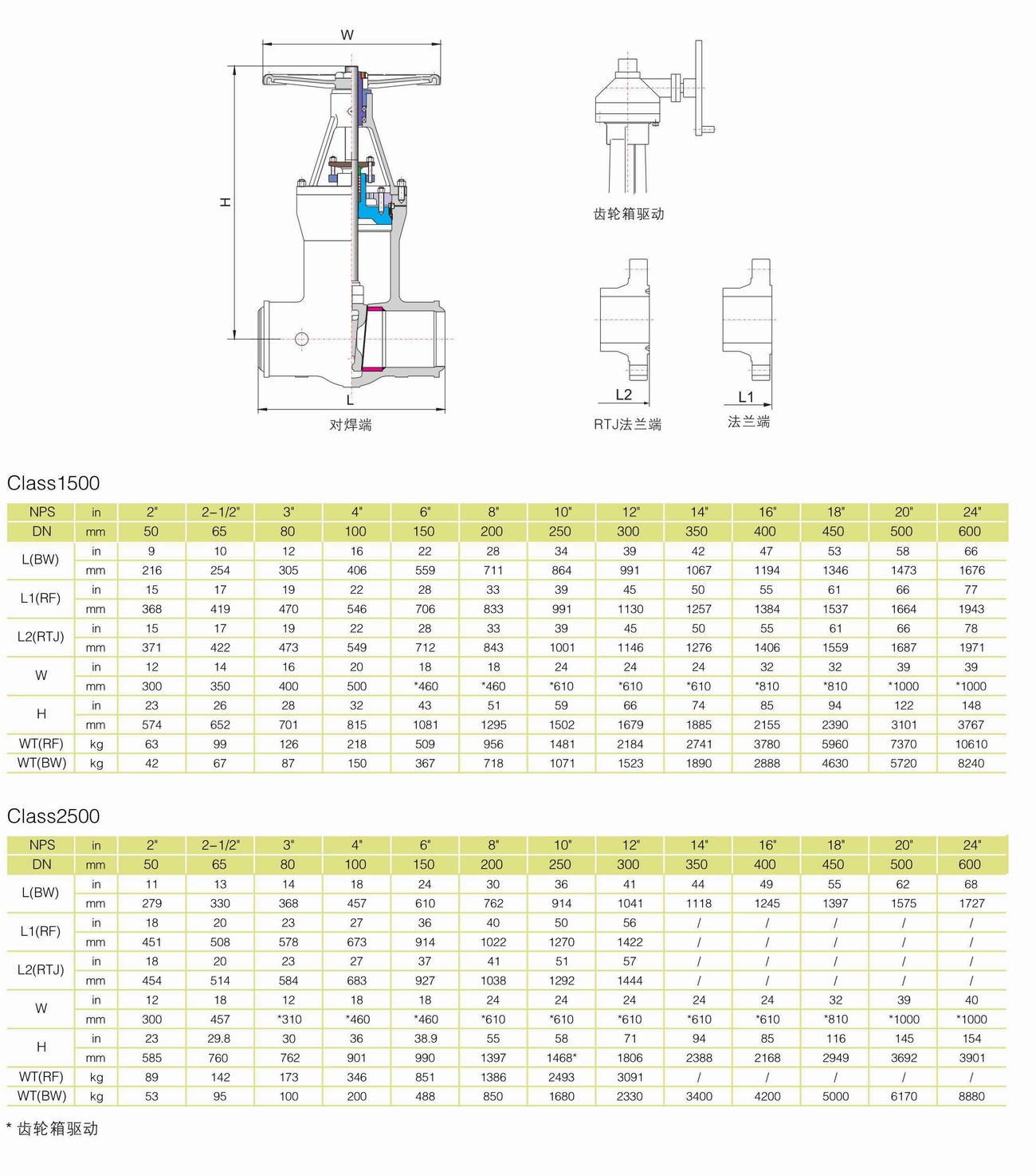

 进口高压焊接闸阀连接尺寸




进口高压焊接闸阀产品选型



订货时请填写《规格书》或注明以下内容:

1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。

2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;

3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
