进口波纹管闸阀-德国莱克LIK品牌-高端德标闸阀

进口波纹管闸阀在管道上主要起切断介质作用，可用于不同介质全开或全闭使用，但不可做为节流用。LIK牌波纹管闸阀的优点为流体阻力小，启、闭所需要的力矩也较小；介质的流向不受限制，可以使用在介质向两个方向流动的环网管路上。结构长度比较小，利于管道安装。特别是本阀门设计为石墨和波纹管双重密封，使得密封性能更加优越于普通闸阀，大大增加了阀门的使用寿命。

进口波纹管闸阀主要优点：

1. 波纹管密封闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；

2. 双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；

3. 阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；

4. 人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；产品应用：石油、化工、制药、化肥、电力等行业

进口波纹管闸阀技术参数：

口径范围	DN15～DN400(1/2"～16")
公称压力	1.6MPa-4.0MPa
适用介质	水、蒸汽、油
适用温度	-20℃-425℃
阀体材质	铸钢，锻钢，不锈钢ANSI材质
连接方式	法兰、螺纹、焊接(对焊、承插焊)
设计标准	DIN 3356
连接法兰标准	DIN 2543-2545

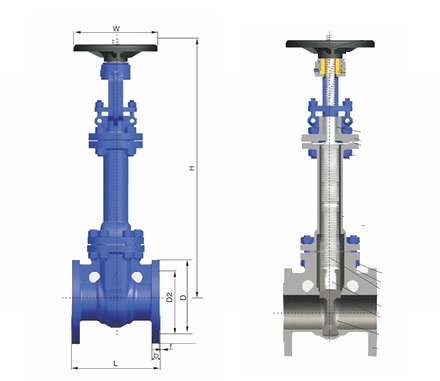

进口波纹管闸连接尺寸

DN	L	D	D1	D2	b
40	240	150	110	88	18
50	250	165	125	102	20
65	270	185	145	122	20
80	280	200	160	138	20
100	300	220	180	158	20
125	325	250	210	188	22
150	350	285	240	212	22
200	400	340	295	268	24
250	450	405	355	320	26
300	500	460	410	378	28
350	550	520	470	438	30
400	600	580	525	490	32
450	650	640	585	548	34
500	700	715	650	610	36
600	800	840	770	725	40
