产品详情

进口电动蒸汽调节阀

德国莱克LIK品牌-进口电动蒸汽调节阀由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。电动调节阀主要有:电动调节阀,电动高温调节阀,电动防爆调节阀,电动小流量调节阀等系列产品。
进口电动蒸汽调节阀通过接收工业自动化控制系统的信号来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数,实现自动化调节功能。
进口电动蒸汽调节阀,进口电动高温蒸汽调节阀,进口电动蒸汽防爆调节阀,进口电动小流量调节阀是工业自动化过程控制中的重要执行单元仪表,随着工业领域的自动化程度越来越高,被越来越多的应用在各种工业领域中。
进口电动蒸汽调节阀,进口电动高温蒸汽调节阀,进口电动蒸汽防爆调节阀,广泛应用于饱和-蒸汽系统、电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

进口电动蒸汽调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。是采用智能一体化执行器与低流阻调节阀阀体组成。电动蒸汽调节阀配型智能电动执行器以及GR系列3000型调节阀体组成,内含饲服功能,接受统一的4-20mA1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动高温调节阀调节机构采用平衡式阀塞结构,进口电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电动蒸汽调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。 电动高温调节阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。。


进口电动蒸汽调节阀设计特色


采用顶部导向结构

流量系数大,可调范围广

双密封结构,密封更可靠

增加散热片,散热功能强

带注脂油槽,填料寿命更长

主要应用与高温蒸汽、热油等场合


进口电动蒸汽调节阀技术参数


公称通径

DN15DN400 (1/2"16")

压力范围

PN1.66.3MPa150300LB

温度范围

-45℃~+550℃(可选)

结构可选

单座、双密封套筒、多孔式套筒

材质可选

碳钢、不锈钢、双相钢

流量特性

等百分比、线性、快开

泄露等级

ASME B16.104 V

阀盖形式

高温散热型

连接方式

法兰式

适用场合

热油、蒸汽等高温场合


进口电动蒸汽调节阀主要零件材料


1

阀体

WCB

304

316

316L

2

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

3

阀座/套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

导向套/并帽

304

304

316

316L

6

中垫

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

7

阀盖

WCB

304

316

316L

8

阀杆

304

304

316

316L

9

金属垫

304

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不锈钢

不锈钢

不锈钢

12

填料压盖

WCB

304

316

316L

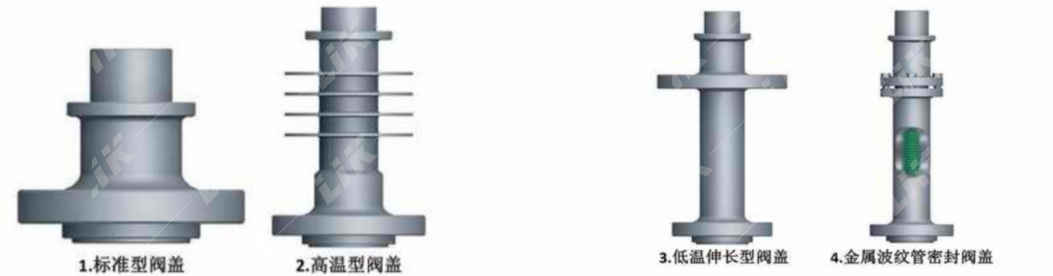

进口电动调节阀阀盖形式




①、标准型阀盖:为常温上阀盖,阀盖材质与阀体材质完全一样,起到封闭阀体和连接执行机构的作用;工作温度∶-30~260℃。

②、高温型阀盖
:通过散热片增大阀盖与周围空气的接触面积,起到散热作用。有效保护填料及执行机构;工作温度∶
-45~530℃
。

③、低温伸长型阀盖:适用于低温状态下的介质(如液氧、液氮),该类型上阀盖能有效保护填料和执行机构;工作温度∶-196~45℃。

④、金属波纹管密封阀盖:阀盖内装有不锈钢波纹管组件,将介质与外界隔绝,并能保证阀杆作上下移动;此外在上阀盖里面仍有标准填料函,确保不会因介质外漏而造成浪费或引起环境污染;工作温度∶-60-530℃。



①流量特性




调节阀的流量特性是在阀两端压差不变的情况下,不可压缩流体通过调节阀的流量与开度之间的关系,这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上,调节阀控制工艺介质时,开度的变化阀上压差也是相应变化的。

在这种情况下,调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线,我们把这种流量特性叫做实际的流量特性。

②、线性流量特性

指调节阀的流量与开度成直线比例关系。通常用于压差变化小,几乎恒定;或阀门上的压力降成为系统的主要压力降时,一般使用线性流量特性。

③、百分比流量特性

指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范圃或整个系统的压力损失大大高于阀门的力损失,或开度变化、阀上压差变化相对较大。

④、开关

主用应于开关控制系统、要求开度较小时就有较大的流量、随开度的增加、流量很快就达到最大、些后再增加开度流量的变化很小。
