产品详情

进口燃气电磁切断阀

产品品牌:德国莱克LIK
A工作环境温度:-30—+80℃;-50—+100℃
B线圈工作温度:<+50℃、<+85℃
C控制方式:常开式(通电关闭,断电人工手动复位打开)
D国际标准电压:AC(380、220、110、24)V、DC(220、110、24、12)V
E流通流体介质:可燃气体、易燃、易爆、腐蚀性流体及气体
F流通流体温度:<-100℃、<-40℃、<+60℃、<+120℃
G流通流体压力:0-25bar
H阀体材质:铸钢
I连接方式:螺纹(内螺纹,外螺纹)法兰、焊接、卡箍
注解:
1、流体中若含有杂质,电磁阀进端必须安装过滤阀(30——80目/寸),且无凝固及结晶现象。
2、电磁阀安装方位无限制。(S-水平安装、C-垂直安装)
3、以上参数根据工况要求进行选择。

进口燃气电磁切断阀是新型的燃气管道的安全配套装置,燃气电磁切断阀安装于燃气管道与可燃气气报警器配套使用。当报警器周围环境中存有益出的可燃气并达到预定的浓度时,报警器就发出声噶报警,同时给紧急切断脉冲信号,迅速自动切断管道供气,保障人身及财产安全。


性能特点:独特设计、活塞结构;瞬间断电、快速关闭;密封独特、严防泄漏;

应用范围:燃气自控、煤气自控、瓦斯自控、石油液化气自控、沼气自控、乙醛设备、燃气报警器及燃气设备等


进口燃气电磁切断阀工作原理:


莱克系列常开型燃气电磁切断阀,具有事故自锁及手动复位功能。

1、切断并在日常工作中处于常开状态,电磁线圈处于短开状态,不消耗电能。

2、当事故发生时, 切断阀线圈瞬间通电,触发切断阀快速关闭,不会重新自动打开。

3、再接通气源时,人工重新向上提拉复位杆,听到“咔”的一声表明阀已打开,此时 松开

也不会切断,开启阀门,恢复供气。


进口燃气电磁切断阀规格参数及安装尺寸



规格型号

公称通径

螺纹连接

法兰连接

G螺纹

L

H普通

H(防爆)

L

H普通

H(防爆)

φD

φK

N-φD

DN1

1

G1\8

39

81

95

DN2

2

G1\8 G1\4

39

81

95

DN3

3

G1\4

39

81

95

DN4

4

G1\4

39

81

95

DN5

5

G1\4

43

101

115

DN6

6

G1\4

43

101

115

DN7

7

G1\4

43

101

115

DN8

8

G1\4

43

101

115

DN10

10

G3 \8

72

138

149

DN15

15

G1 \2

72

138

149

98

165

178

94

65

4-Φ14

DN20

20

G3 \4

85

148

186

110

176

205

103

75

4-Φ14

DN25

25

G1

97

165

186

118

202

217

115

85

4-Φ14

DN32

32

G11 \4

117

173

196

145

223

238

135

100

4-Φ18

DN40

40

G11 \2

128

189

207

155

232

253

145

110

4-Φ18

DN50

50

G2

149

206

222

173

253

265

160

125

4-Φ18

DN65

65

216

298

232

180

145

4-Φ18

DN80

80

228

322

347

195

160

4-Φ18

DN100

100

278

358

383

215

180

4-Φ18

DN125

125

400

400

475

245

210

4-Φ18

DN150

150

485

560

585

280

240

4-Φ18

DN200

200

600

620

645

335

295

12-Φ23

DN250

250

650

630

655

405

350

12-Φ25

DN300

300

750

690

705

460

400

12-Φ25

DN350

350

850

830

845

520

460

16-Φ25

DN400

400

950

830

845

580

515

16-Φ30

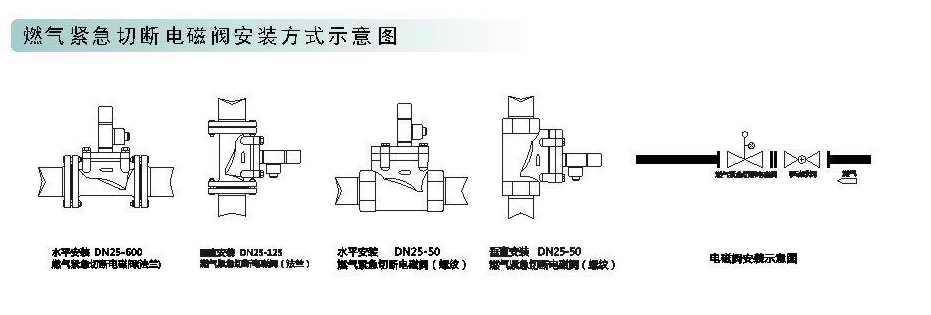

 1、现场安装必须按照国家防爆危险场所“电气安全规程”中有关规定进行。

 2、电磁阀内外接地,必须牢固可靠。

 3、电磁阀引出电缆导线为三根,其中一根为接地线,另二根为工作导线。

 4、电磁阀安装前应将管路内部清洗干净。

 5、电磁阀有杂质时,进口端前必须安装密度0.5mm的过滤器。

 6、安装电磁阀时注意阀体上箭头要求与介质流向一致。

 7、电磁阀应垂直安装,线圈在上。

 8、电磁阀维修时应断电后开盖,非电器人员不得拆卸电磁阀电气部件
