进口气动内螺纹三通球阀分为L型气动内螺纹球阀和T型气动内螺纹球阀，L型适用于介质的流向转换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况制成L型或T型通道
特点
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都
比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，
不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
工作原理
靠旋转阀球来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
安装步骤：
1、取掉气动三通内螺纹球阀法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2) 、安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球。
4)、在气动三通内螺纹球阀安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5、气动三通内螺纹球阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、气动三通内螺纹球阀与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓

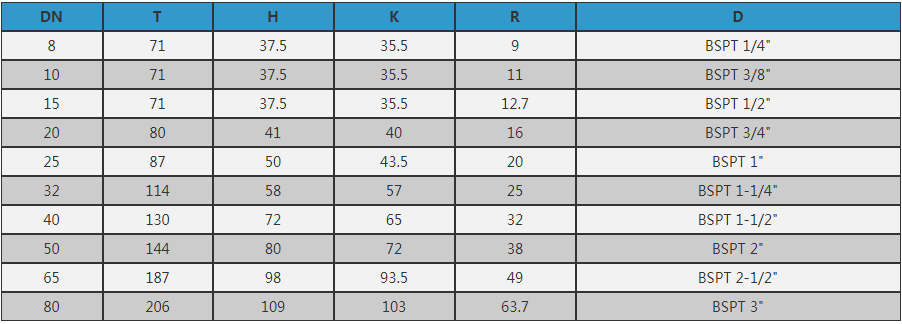

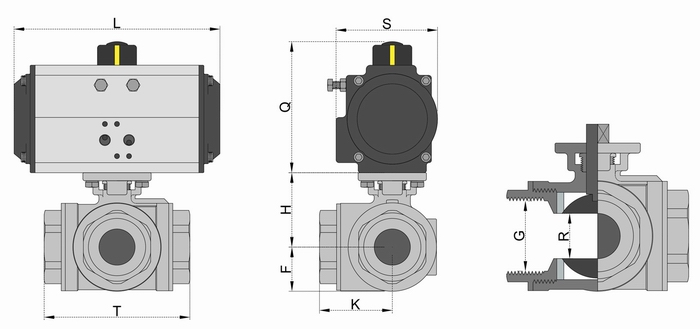

外形尺寸
流通道示意图
结语
气动内螺纹三通球阀由气动活塞执行机构和三通螺紋球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实行不同的组合控制。该产品以压缩空气为动力源，接受控制系统的开关信号，通过电磁阀换向，操作球阀按规定要求对管路进行切换。
