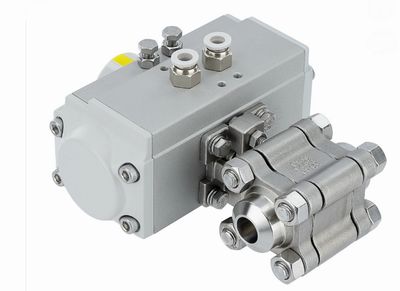

进口气动三片式球阀是球阀配上气动执行器；阀门运行只需用 气旋转90度的操作和很小的转动力矩就能关闭严密；完全平等的阀体内腔为介质提供了阻力很小、直通的流道；可直接做开闭使用，也可设计成使它具有节流和控制流量之用
特点
结构简单：进口气动三片式球阀的结构相对球阀等其他控制阀门来说比较简单，操作简便，容易维护。
流通能力好：进口气动三片式球阀的阀芯由三个互相独立的阀片构成，具有流道宽、流通能力强的特点，能够满足较大流量的要求。
密封性能好：进口气动三片式球阀的阀片与阀座采用金属密封或软密封结构，密封性能好，能够适应高温、高压、强腐蚀等恶劣工况。
控制精度高：进口气动三片式球阀采用气动执行机构，控制精度高，能够实现快速准确的控制。
适用范围广 进口气动三片式球阀能够适应多种工况，广泛应用于化工、石油、电力、制药、造纸、污水处理等多个工业领域。
技术参数
口径范围：DN8～DN100 (1/4"～4")
压力范围：PN1.6～10.0MPa
温度范围：-29℃～+250℃
材质可选：碳钢、不锈钢
连接方式：螺纹、对焊、承插焊、法兰
适用介质：水、油品、气体等多种介质
驱动方式：气动执行器、电动执行器、蜗轮、手柄
控制方式：开关型ON/OFF、调节型4-20mA或1-5V
可选附件：电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀
的作用
进口气动三片式球阀的作用是控制流体介质的流通和截断，在管道系统中起到调节流量、改变流向、保护设备等作用。它通常被广泛应用于石油、化工、天然气、制药、食品、造纸、水处理等行业的流体控制领域。
气动三片式球阀具有结构简单、密封可靠、启闭灵活、维护方便等优点。它的球体是由三个独立的半球体组成，球阀开启时，三个半球体同时向后移动，流体介质可以通过球体中央的球孔流通；当球阀关闭时，三个半球体向前合拢，球孔被密封，实现截断作用。
气动三片式球阀采用气动装置驱动球阀的开闭，相较于手动操作，它具有自动化程度高、控制精度高、响应速度快等优点
工作原理
1.当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°
2.气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
3.回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
4.定位器可调节阀门管道流量
5.阀座采用弹性密封结构，密封可靠，启闭轻松。
6.阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
7.气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
