进口气动球阀只有靠气动执行机构旋转90度和小的滚动力矩才能严密关闭。完全相等的体腔提供低阻力和介质的直线通道。一般认为,气动球阀适用于直接启闭。球阀的第一个特点是结构紧凑,操作维护方便
进口气动球阀的产品特点:
一,开关快捷,容易满足地面隧道对管道的快开快关要求;
二,流体屏障小,无论是全通径变径球阀,都是所有阀门中最小的。
三,实心阀座密封,一般情况下,球形垫片由塑性好的四氟乙烯类其他骨料材料制成。对于密封要求高的场合,软密封更容易保证密封,非金属密封,硬密封结构可以接受10Npa和16Npa、32Npa低压能承受日常生活中350℃的低温;
四,阀杆密封可靠,阀杆的反向密封结构可随介质的进步而增加。球阀在开启和关闭时,阀杆只做圆周运动,不做上下运动。阀杆的密封组件不易损坏。阀杆处的密封寿命大大延长;
进口气动球阀是一种新型阀门,它具有气动执行器和球阀的组合功能。其主要作用包括:
控制液体的流量:气动球阀可以通过旋转阀芯来开启或关闭,从而实现对液体介质的流量控制。
切断介质流动:在管路中,气动球阀可以迅速关闭,切断介质(如水、气体或其他流体)的流动。
分配和改变介质流动方向:通过气动球阀的开启和关闭,可以实现对介质流动方向的分配和改变。
调节压力:气动球阀可以实现流量的调节和压力调节,以满足工业生产过程中的不同需求。
高度自动化和可靠性:气动球阀通常具有电动执行机构或气动执行器,可以通过自动化控制系统进行远程控制,提高生产过程的自动化程度和可靠性。
紧急操作:气动球阀通常配备手动操作装置,在紧急情况下可以通过手动操作关闭阀门,保证设备和管路的安全
全通径式设计、无阻隔
防火型式密封结构
防喷出阀杆结构
防静电装置
防低泄漏设计填料及填料函
ISO 5211连接平台
可配用多种执行机构
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃
材质可选:碳钢、不锈钢、铬钼钢、合金钢.

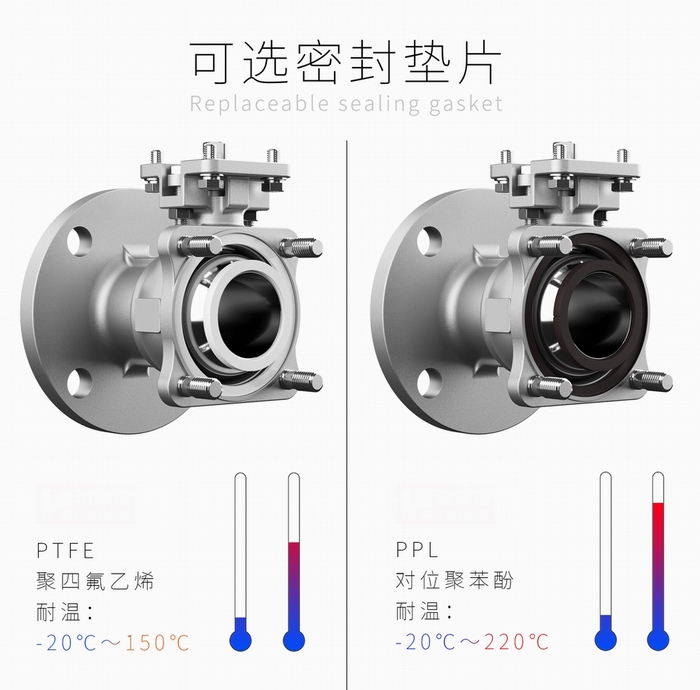

密封材料:PTFE、PPL、PEEK、金属
驱动方式:气动执行器、电动执行器
控制方式:开关型ON/OFF
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。
进口气动球阀的安装使用
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
4、操作和使用http://www.germanyvalve.com/jinkouqidongqiufa.html
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
