进口气动塑料蝶阀的选型原则-德国莱克LIK品牌
发布时间:2023-9-15

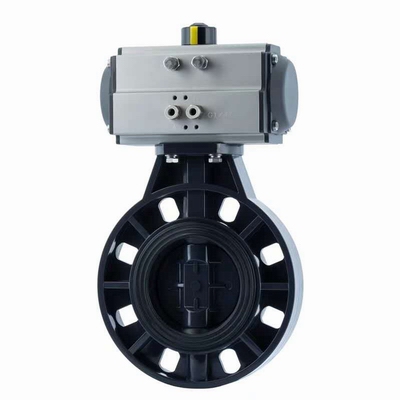

进口气动塑料蝶阀是一种用于控制介质流量和压力的阀门,通常由气动执行机构和塑料制成的蝶板、阀杆等部件组成。气动执行机构通过控制气压,推动阀门的开启或关闭,从而实现对介质流量和压力的控制。蝶板和阀座采用塑料材料制成,具有优异的耐腐蚀性能和耐磨损性能,适用于各种腐蚀性介质和高温介质的控制

进口气动塑料蝶阀结构特点

1、材质卫生无毒,结构简单、体积小、重量轻、材料耗用省,安装尺寸小。

2、连接是由两端的法兰对夹而成,方便拆卸维修,耐磨损、容易拆卸,维护简单易。

3、气动UPVC蝶阀开关迅速、90度往复回转,驱动力矩小。

4、气动塑料蝶阀根据不同的介质有多种材料可选,耐腐蚀性强,体积小,适用于多种管路,应用范围广。



进口气动塑料蝶阀的技术参数

阀门尺寸:DN50-DN1200

 压力等级:PN10PN16ANSI 150

 工作温度:-20 ~ 100

 法兰标准:DINJISANSI

 阀门材料:阀体和阀盖采用PVCCPVCPPPVDF等塑料制成;蝶板和阀杆采用不锈钢或塑料制成。

 控制方式:气动执行机构控制开关,气源压力为0.4-0.6MPa

 流量特性:等百分比或线性。

 密封方式:采用双向密封或三偏置密封。

 应用领域:化工、水处理、污水处理等行业。


执行器型号

ATSTGT系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

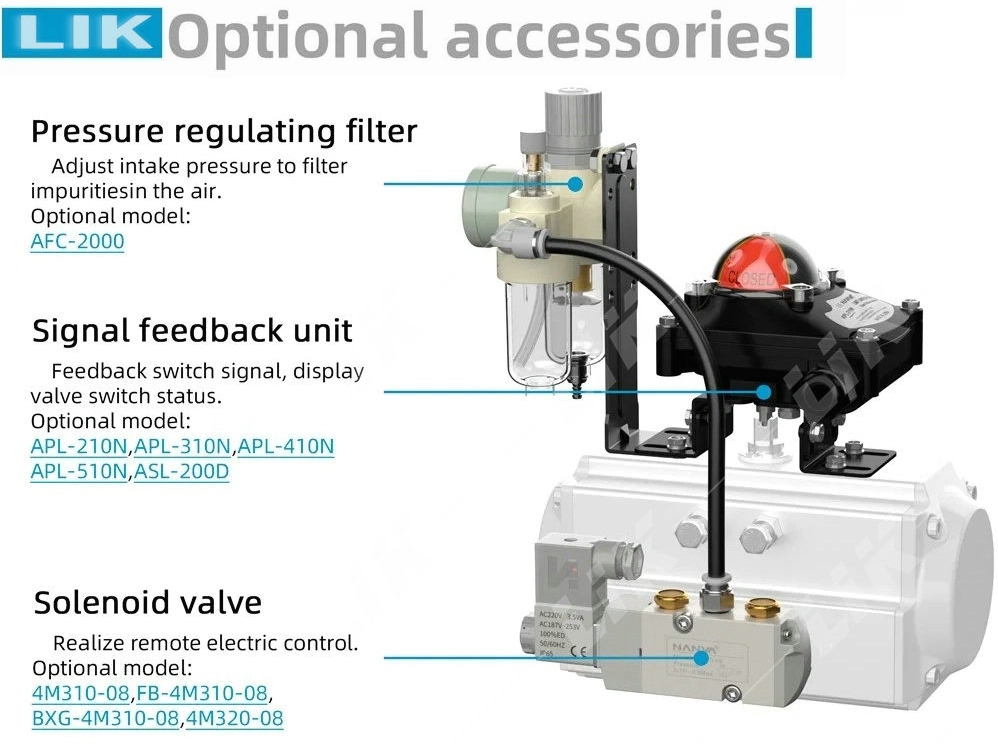

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动塑料蝶阀的工作原理

莱克气动塑料蝶阀的工作原理是当气动执行器接收到一个开启信号时,执行器内的活塞开始动作,推动阀板打开,介质开始流通。当气动执行器接收到一个关闭信号时,活塞反向运动,阀板关闭,介质停止流通。

进口气动塑料蝶阀的作用

进口气动塑料蝶阀主要用于控制介质流量和压力,广泛应用于化工、水处理、污水处理等行业。其主要作用包括以下几个方面:

控制介质流量:通过控制蝶板的开合程度,调节阀门流通面积,实现对介质流量的控制。

控制介质压力:通过控制阀门的开合程度,调节介质在阀门内部的流速和流量,从而实现对介质压力的控制。

防止介质泄漏:蝶板和阀座采用多层结构,密封性能好,可有效地防止介质泄漏,保证生产安全。

自动化控制:气动执行机构控制阀门开启和关闭,精度高,反应速度快,可实现自动化控制和远程控制,提高生产效率。

耐腐蚀性能好:阀门整体采用塑料制成,具有优异的耐腐蚀性能,适用于各种腐蚀性介质的控制,减少设备损耗和维护成本。


进口气动塑料蝶阀的选型原则

在选择莱克进口气动塑料蝶阀时,需要根据实际的使用工况和管道系统的参数来选择合适的型号。具体来说,需要考虑以下几个方面:

公称通径:需要根据实际管道的直径来选择合适的公称通径。

连接形式:根据实际需要选择不同的连接形式,如对夹式、法兰式等。

操作方式:根据实际需要选择手动操作还是自动操作。

密封材料:根据实际需要选择不同的密封材料,如橡胶、聚四氟乙烯等。

使用压力:需要根据实际的使用压力来选择合适的压力等级。

使用温度:需要根据实际的使用温度来选择合适的材质和密封材料http://www.germanyvalve.com/show-25.html
