进口杠杆浮球式疏水阀,是利用浮力原理,浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏

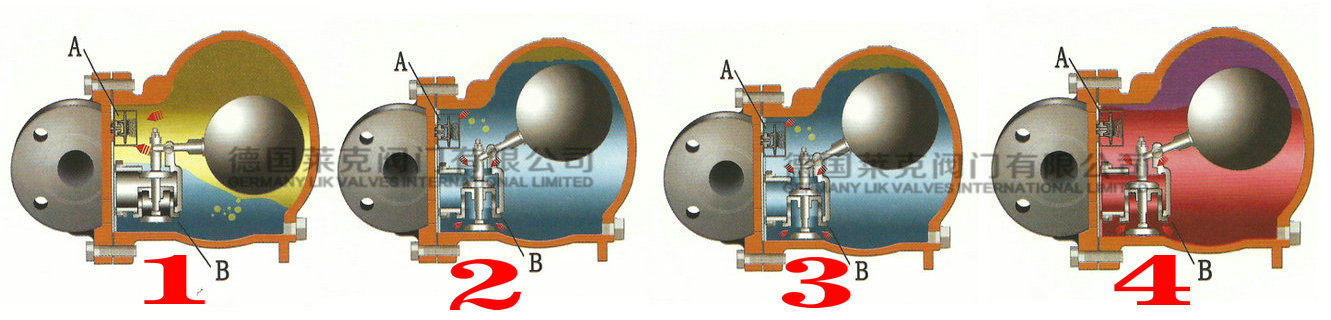

工作原理：

1、当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排放出初始空气，实现快速启动。

2、当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。

3、当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），杠杆浮球随凝结水液位调节阀口（B），排出热凝水。

4、当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。

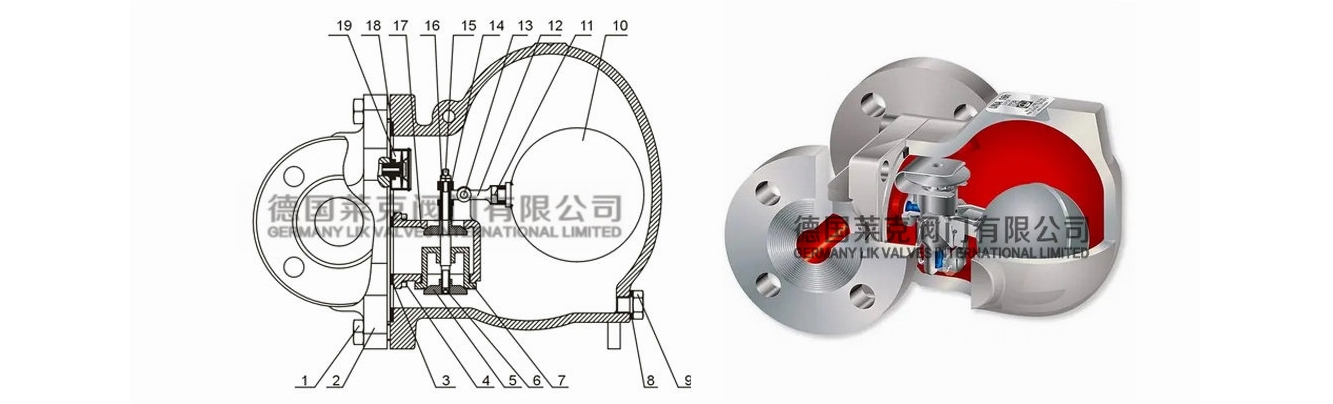

进口杠杆浮球式疏水阀零部件图

进口杠杆浮球式疏水阀常遇故障及维护方法

冷阀—不排水

如果疏水阀不能排放凝结水：

1.原设计压力有误；压力升高，没有安装小一点的阀嘴；减压阀失灵；锅炉压力表读数偏低；正常磨损后，阀座孔放大；回水管线内的高真空增加了压差，超过了疏水阀的工作压差。

2.凝结水或蒸汽未进入疏水阀：疏水阀前的过滤器堵塞；装有疏水阀的管线上有其他阀门损坏；管线或弯头堵塞。

3.机械磨损或有问题，需要修理或更换。

4.疏水阀体被污物堵塞，应该安装过滤器排污。

5.对倒置桶型疏水阀，浮桶排气孔被污物堵塞时，应安装过滤器；稍微扩大一点排气孔；在排气孔中放置金属丝。

6.对浮球型疏水阀，如果空气排气孔工作不畅通的话，就会产生气阻现象。

7.对热静力型疏水阀，波纹管元件由于水击可能损坏，使疏水阀关死。

8.对圆盘型疏水阀，疏水阀可能会反装。

热阀—不排水

1.无凝结水流向疏水阀：疏水阀安装在有泄漏的旁通阀上；在干燥滚筒中的虹吸排放管破裂或损坏；热水器盘管出现真空，妨碍排放，在换热器和疏水阀间安装真空破坏器。

蒸汽损失

如果疏水阀喷出新鲜蒸汽，可能是由于下列原因造成：

A．阀门关不上：水垢堵住了阀座孔；部件磨损。

B．倒置桶型疏水阀不工作：

如果疏水阀喷放新鲜蒸汽，先将进口阀关几分钟，然后慢慢打开，如果这时疏水阀能够工作，说明疏水阀是好的。

倒置桶型疏水阀不工作，一般都是由于蒸汽压力突然或者经常变化造成的。如果可能的话，应该把疏水阀安装在集水点之下。

C．对浮球型疏水阀，热静力元件可能会损坏而关不上。

连续排放

如果倒置桶型或圆盘型疏水阀连续排放，或者浮球型或热静力型疏水阀全开排放，应该检查下列因素：

A．疏水阀太小：更换大阀，或并联安装另一只疏水阀；低压场合可能安装了一个高压疏水阀，这时应选择内件机构合适的疏水阀。

B．供水条件不正常：锅炉内起泡，使大量水跑到蒸汽管道里。应该安装一台水分离器，改变供水条件。

加热缓慢

疏水阀的工作正常，但工艺加热单元加热不畅。

A．一个或一个以上单元被短路。解决方法是，每一条管线上各安装一台疏水阀。

B．尽管看起来处理凝结水很有效，但实际上疏水阀选的太小。试一下大一点的疏水阀。

C．疏水阀空气处理能力可能不够，或者空气到不了疏水阀。使用辅助排空气阀。

其他故障

如果在大气压力下排放，疏水阀工作正常，但是一与回水管线相连就有问题。

检查下列各点：

背压降低了疏水阀的排量：

回水管太细—疏水阀热；

其他疏水阀可能喷蒸汽—疏水阀热；

凝结水箱上的排空气孔堵塞—疏水阀热或冷；

回水管线堵塞—疏水阀热；

回水管线超真空—疏水阀冷。
