进口自由浮球式蒸汽疏水阀使用说明-德国莱克LIK品牌

发布时间：2022-6-13

进口自由浮球式蒸汽疏水阀能将蒸汽管网及供热设备中的凝结水及时排出并阻止蒸汽泄漏，具有冷凝水回收作用，从而保证了加热设备和管网的正常运行，对节约能源具有显著效果。广泛应用于化工、电力、炼油、轻纺、造纸等工况企业，尤其对压力低、排量大和温度稳定性要求高，不宜滞存凝结水的蒸汽设备更为适用

主要零件材料/The materials of primary accessories

零部件名称Part and component name	材质Material
阀体、阀盖Valve body、valve cover	铸铁、铸钢、不锈钢Cast iron、Cast steel、Stainless steel
自由浮球Free float ball	304/316不锈钢304/316 Stainless steel
阀座Valve seat	高铬不锈钢High chrome stainless steel
自动排空气装置Automatic air exhaust	不锈钢、热敏元件Stainless steel、Thermo-sensitive element
过滤网、罩Filtrating screen、Cover	不锈钢Stainless steel

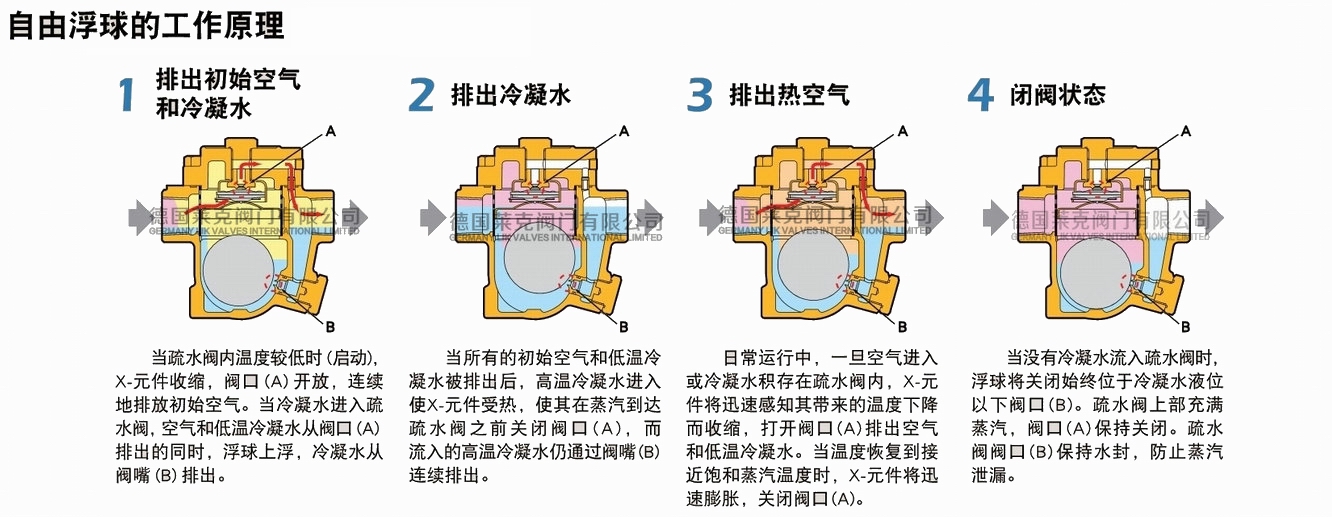

蒸汽疏水阀结构图

不锈钢球直径/Diameter of stainless bal

材质/Material	A,JH3N	B,JH5N	D,JH7N	E,JH9N	F,JH11N	材质/Material
铸铁 Cast iron	50	68	110	150	180	铸铁 Cast iron
铸钢 Cast steel	50	70	120	150	190	铸钢 Cast steel

技术参数/Technique parameter

壳体压力等级

Shell

Pressure

grade

负荷泄漏率

Load

Leakage

rate

使用介质

Used

medium

壳体材质

Shell

material

允许背压率

Permitted

backpressure

rate

最大工作压差

Maximum

operating

pressure differential

1.6、

2.5、

4.0、

6.4MPA

≈0%

蒸汽、凝结水

Steam、

Condensate

water

碳钢/304/316

Carbon

steel

≥80%

4.0MPA

节能效果

Energy

saving effect

最小过冷度

Minimum

subcooled temperature

排水方式

Drainage method

最高允许温度

Maximum

allowable temperature

排空气装置

Air

exhaust

system

压力变化范围

Pressure

change range

优秀

Excellence

0℃

连续方式

Continue

mode

420℃

自动

Automatic

适应

Adaptio

进口自由浮球式蒸汽疏水阀安装使用注意事项

1、安装前清洗管路设备,除去杂质,以免堵塞,进口蒸汽疏水阀应尽量安装在用汽设备的下方和易于排水的地方。

3、进口蒸汽疏水阀应安装在易于检修的地方，并尽可能集中排列，以利于管理。

4、各个蒸汽加热设备应单独安装蒸汽疏水阀。

5、旁路管的安装不得低于蒸汽疏水阀。

6、安装时,注意阀体上箭头方向与管路介质流动方向应一致。

7、进口蒸汽疏水阀进口和出口管路的介质流动方向应有 4％的向下坡度,而且管路的公称通径不小于蒸汽疏水阀的公称通径。

8、一个进口蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀

9、用在可能发生冻结的地方，必须采用防冻措施。
