进口电动法兰硬密封蝶阀

品质保证
LIK公司莱克集团公司的技术和管理优势,承袭“互动、承诺、创新”的价值观和企业文化理念,我们的行为对客户、员工,环境和整个社会有着广泛的影响。我们在中国市场实施持续发展的战略,并承诺将长期配合国内的经济和社会发展的需求。
在生产过程中,我们致力于为我们的客户提供品质卓越的产品,我们实施质量管理系统,并且按国际标准ISO9001对该系统进行了认证。我们的全面质量观念是:
通过不断改进和缺陷预防确保顾客满意;
为顾客提供最好的产品;
建立和维持一个切实有效的质量管理体系;
通过内部交流,促使全体员工参与质量。
同时,我们遵守国家的环境法规,遵循集团公司全球法规和标准,从而确保生产流程能够高效利用能源,与环境协调发展。在我们的工厂,我们采用环境友好型的生产方式,确保以环保方式进行生产活动。
我们的宗旨在于:
通过持续改进和进行污染预防与控制来保护环境;
遵守国家及地方的环保法律、法规和其它相关的要求;
在业务运作中,将员工安全和健康列为首要的关注目标。

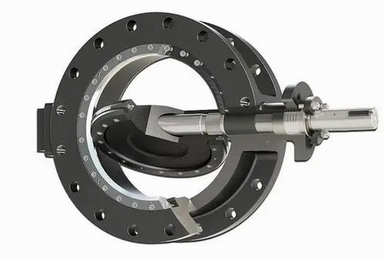

进口电动法兰硬密封蝶阀是在二偏心硬密封蝶阀基础上生成一个角度(密封面为斜锥面),从而形成三偏心蝶阀。该结构在启闭过程中无机械磨损和擦伤,其关闭力矩小、切断性能好、使用寿命长同时具有调节和切断两种功能。

本系列产品广泛应用干石油、化工、电力、冶金、环保、轻纺、造纸等工业部门的自动化控制系统中。适用于液体、气体、煤气、天然气、蒸汽等介质进行截止或调节流量控制。


产品结构特点


1.结构简单、体积小、重量轻、安装尺寸小。

2.密封材料有多层次密封和全金密封两种,可用于各种不同的工况,且密封性能好,使用寿命长。

3.防火结构设计的蝶阀可防止火灾事故的扩大,一旦蝶阀的软密封阀座着火烧损后,不锈钢金属密封圈便发挥作用使蝶阀保持紧急密封。

4.蝶阀在完全开启的情况下,流阻较小,部分开启的情况下能进行灵敏的流量控制。

5.驱动力矩小、操作简单、迅速。


金属硬密封原理




    关闭之前无接触                                                         接触只产生于关闭状态


阀杆轴线相当于阀体中心线有径向X和轴向Y两个偏移,使阀板的运动轨迹类似凸轮。第三个偏移是密封副的斜锥面,使阀板在启闭过程中,密封圈和阀座的配合不存在干涉并且消除了摩擦。和中线蝶阀和高性能双偏心蝶阀通常采用位置密封方式不同,三偏心蝶阀的密封方式是扭矩密封,扭矩密封即执行器在阀门完全关闭时提供持续的扭矩保证其密封,零泄漏以及金属硬密封的特点。LALLY系列蝶阀的几何原理是当阀门打开时,密封圈与阀座迅速脱离,从而消除了两者之间的摩擦。


阀座和密封圈




LIK系列蝶阀特点为在现场可独立更换阀座和密封环。根据工况条件的变化,阀座和密封环材料可替换,无需将整个阀门都更换。维修、停工时间和成本上都大大的减少了,从而延长了阀门的使用寿命。

阀杆



LIK系列蝶阀采用整体式阀杆,并且在填料上方带有防吹出环使得阀杆在工况压力下完全符合国际标准。阀门在安装到管道系统后均带有指示阀板位置的装置。

轴承

作为标准配置,有效防止破坏性颗粒进入阀杆轴承,从而延长使用寿命。

填料

可调节的填料系统减小了管道中介质散出的几率并且易于填料的现场更换。

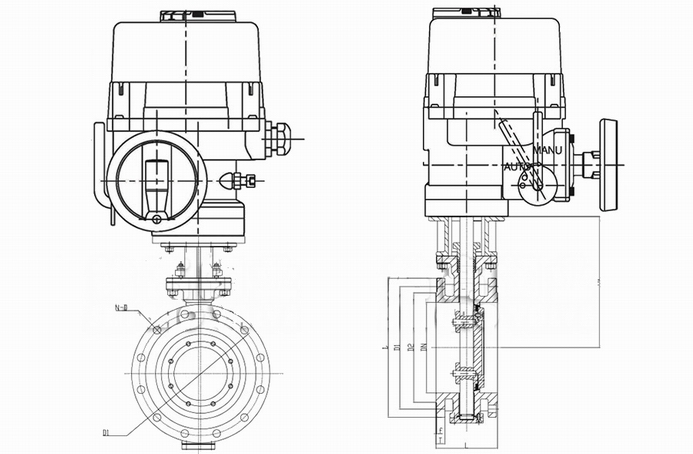

连接尺寸




DN

L

D

D1

D2

T

f

N-D

50

108

165

125

102

18

3

4-18

65

112

185

145

122

18

3

8-18

80

114

200

160

138

20

3

8-18

100

127

220

180

158

20

3

8-18

125

140

250

210

188

22

3

8-18

150

140

285

240

212

22

3

8-22

200

152

340

295

268

24

3

8-22

250

165

395

350

320

26

3

12-22

300

178

445

400

378

28

4

12-22

350

190

505

460

438

30

4

16-22

400

216

565

515

490

32

4

16-26

450

222

615

565

550

40

4

20-26

500

229

670

620

610

44

4

20-26
