德国莱克LIK品牌-进口手动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则全开状态。手动蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属硬密封蝶阀两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有硬密封蝶阀和软密封蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
进口手动蝶阀的结构简单，小巧轻便，密封性能好，使用寿命长，手柄为铝制，可用于低压管道介质的开关控制。主要适用于水厂、电厂、造纸、化工等给排水管道，适用自来水管路上作为截断设备使用。软密封法兰蝶阀采用中线型设计，阀座采用浮动式结构。阀门主要由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成。可广泛应用于给排水、暖通及消防系统等流体管线上作为调节或截流装置使用。蝶阀的启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。优点有结构简单、体积小、重量轻、开关迅速。
进口手动蝶阀产品特点
对夹式连接，阀体重量轻，成本低。
软密封阀座密封圈，密封性好。
可以用于对介质的开关控制或调节控制。
多种零件材料组合，适用不同介质要求。
手柄带有自动定位功能，可以用于调节控制。
进口手柄蝶阀蝶阀 蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或or J |
XA或or JA |
XB或or JB |
XC、JC或or F |
XD或or JD |
XE或or JE |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
进口手动碟阀技术参数
|
DN50 |
DN200 |
|
公称压力 |
PN 1.0/1.6Mpa |
|
适用温度 |
≤120℃ |
|
适用介质 |
水、空气、食品、油品 |
|
阀体材质 |
球墨铸铁、碳钢、不锈钢 |
|
操作方式 |
手柄 |

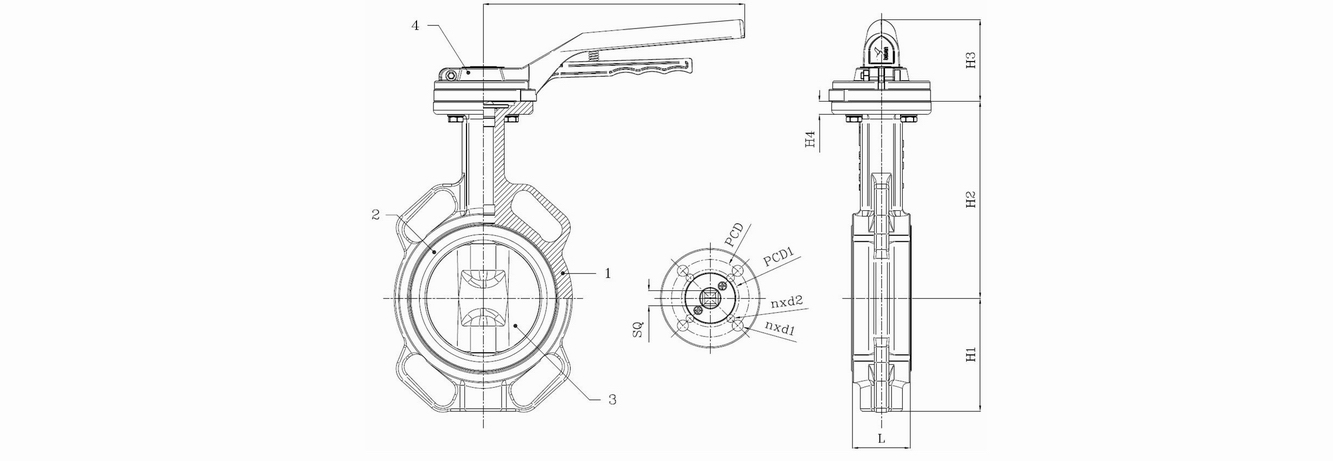

进口手动碟阀尺寸表
|
通径 |
A |
L |
H1 |
H |
D1 |
D |
|
40 |
172 |
34 |
65 |
183 |
89 |
110 |
|
50 |
172 |
42 |
70 |
195 |
97 |
125 |
|
65 |
172 |
45 |
72 |
211 |
112 |
145 |
|
80 |
172 |
45 |
90 |
219 |
127 |
160 |
|
100 |
201 |
52 |
108 |
244 |
160 |
180 |
|
125 |
262 |
55 |
120 |
272 |
188 |
210 |
|
150 |
262 |
56 |
134 |
290 |
216 |
240 |
进口手动蝶阀安装注意事项
