进口放料球阀

进口放料球阀选型说明
进口放料球阀是在浮动球阀结构的基础上，结合反应釜使用性能和操作条件设计而成的。如下图为球式放料阀的剖面图，其特点是关闭件为一带孔球体绕通道的垂线进行90°旋转，以达到开启或关闭的目的，球体两端各有一个氟塑料材料制成的密封圈，也称阀座。上密封圈装在反应釜底部放料口下侧凹槽内，这样可使球体紧贴在反应釜的底部，尽量减少球体上死角容积。考虑到制造上的分工和装配的方便，将釜底的放料口设计成一个特殊的凸缘盘，它作为球式放料阀的与反应釜相连接的部件，称为上体，其上表面按反应釜底面的要求加工成凸球面状，球面曲率与反应釜封头大致一样，上体中心放料孔与凹球面的交接处加工成大弧形的过渡面使放料口成为一个向上的喇叭口，上体下面则按球阀装配要求加工，放料口外为装配密封圈的环形槽，其外圈是连接阀体时的定位凸台，和阀体密封面间安装有调节垫片。在外面有均匀分布的螺纹孔，以装入双头螺栓与阀体连接。上体必须先装配镶焊于反应釜的底部，成为反应釜的一部分，打磨内表面焊缝，探伤合格后才能装上阀体、球体部件。阀体内的其他零件基本与通用球阀一致。这种构造的放料阀在关闭状态时部分球体凸出在放料口中，与喇叭口之间还留有一圈凹槽，有可能成为沉积物料的死角，但由于并不太深，槽的上口很宽大，料液容易受搅拌桨作用而翻起混合，可以避免料液的不完全反应现象。

进口放料球阀是一种特殊结构的球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品。放料球阀不仅结构简单密封性好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之使用品种和数量仍在继续扩大，并向高温、高压、高密封性、长寿命、优良的调节性能。其可靠性及其他性能指标均达到较高水平

进口放料球阀主要参数

型号	工作压力 Mpa	适用温度 ℃	适用介质
				阀体材料	阀杆	密封面	填料
FQ41F-10C	1.0	≤80	水、气、油	WCB	2Cr13	PTFE	PTFE
FQ41F-10P			硝酸类	CF8	304
FQ41F-10R			硝酸类	CF8M	316

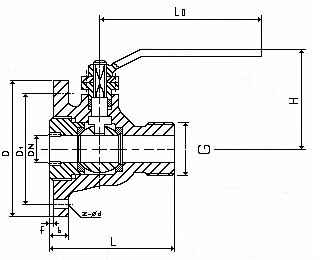

进口放料球阀外形连接尺寸

DN	L	H	do	重量(kg)
25	82	70	150	1.5
40	92	105	160	3
50	130	130	180	3.5
65	150	145	230	-
80	180	187	250	13
100	210	220	300

温馨提示：

本文中所有文字、数据、图片均只适用于参考。需要查看更多的进口放料球阀性能参数、结构尺寸参数、价格等详情，请联系我们。
