阀门更换专用工具”利用旋转双旋内丝扣套管，使旋转运动转换成支撑杆的伸缩运动。通过支撑杆的伸缩变化，实现增大阀门法兰和管道法兰之间的间隙，方便进行阀门垫片的拆装更换，避免因液压千斤顶松动引起受力失衡，并提高阀门拆装效率。

概述

井下阀门因腐蚀损坏严重，需要更换维修。而井下的硬链接阀门由于长时间的锈蚀，一般粘连牢固，并且阀门井内作业空间狭小，给井下的阀门更换维修带来难题。维修人员为解决这一难题，一般采用多个液压千斤顶多方向同时顶压的方式，使管道法兰和阀门法兰之间产生缝隙，利用缝隙来进行阀门垫片的更换拆装。

在维修更换过程中，存在一定困难。液压千斤顶的作业范围有限，需要垫压不同厚度的支撑物，使作业支撑点不牢固。支撑物会因作业敲击松动，使千斤顶脱落，损坏管道，且存在一定的安全隐患。工程施工时，管道阀门井通常是在管道连接完成后围砌而成。维修人员在拆下旧阀门后，管道会因释放挤压有不同程度的变形，给新阀门垫片的更换带来困难。作业空间狭小，只能凭借工人经验进行安装，不利于标准化操作。

2结构组成

为了解决维修技术难题，研发了一套专用于解决井内阀门拆装难等问题的辅助工具，以下简称“专用工具”。该“专用工具”由锁紧结构和支撑结构两部分组成。

2.1 锁紧结构

锁紧结构由卡扣式锁紧法兰、锁紧螺栓和锁紧螺母组成。

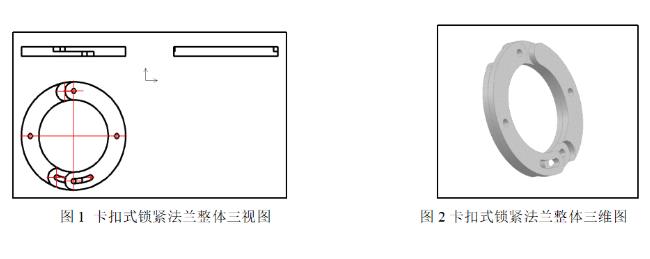

使用时，将两个卡扣式锁紧法兰零件，正反扣合搭接在一起。搭接时，要使卡扣式锁紧法兰的前后两个面保持平整，使其受力均匀。卡扣式锁紧法兰的整体三视图如图1所示。卡扣式锁紧法兰整体三维图如图2所示。

2.2 支撑结构

支撑结构由带有左旋外丝扣的伸缩支撑杆上半部分、带有双旋向内丝扣的套管、带有右旋向外丝扣的伸缩支撑杆下半部分组成。

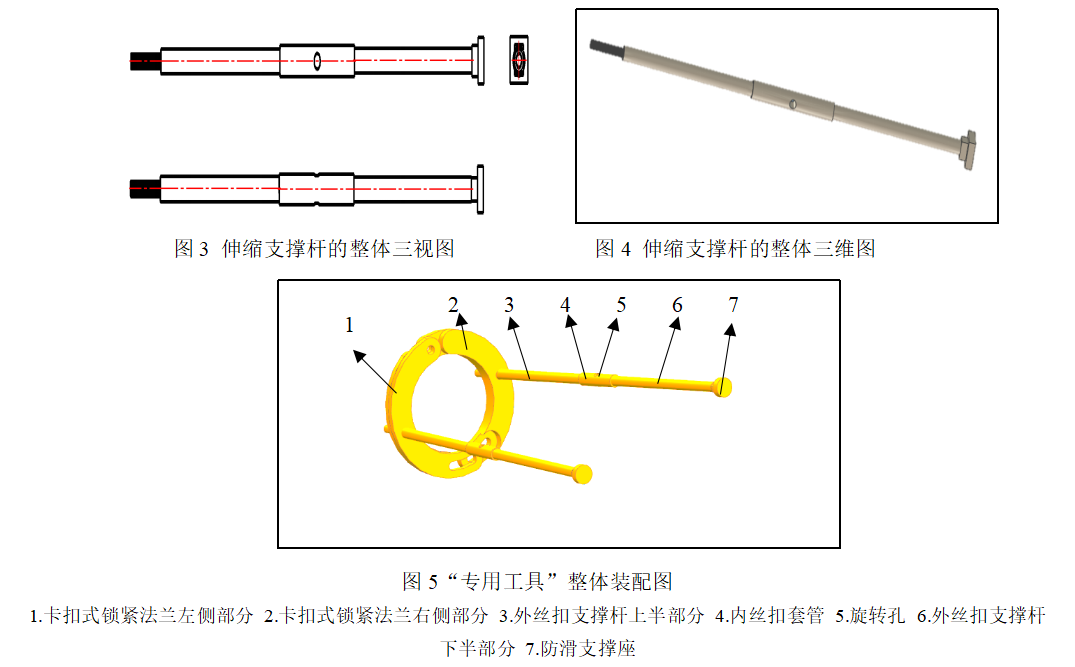

其中，双旋向内丝扣套管结构复杂，套管内的丝扣要求一侧为左旋丝扣，另一侧为右旋丝扣。旋转套管时可实现两端与之咬合的外丝扣支撑杆同时收紧或伸长。伸缩支撑杆的整体三视图如图3所示。伸缩支撑杆整体三维图如图4所示。“专用工具”连接后的整体装配图如图5所示。

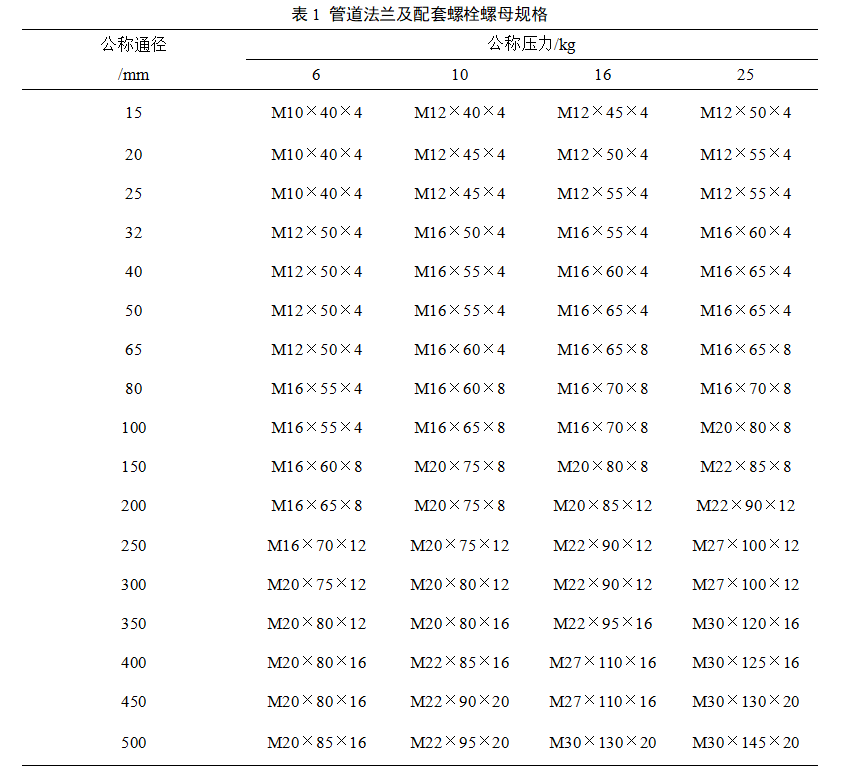

“专用工具”的连接螺栓均为国标标准件，具体选配情况，管道法兰和配套螺栓螺母规格如表1所示。

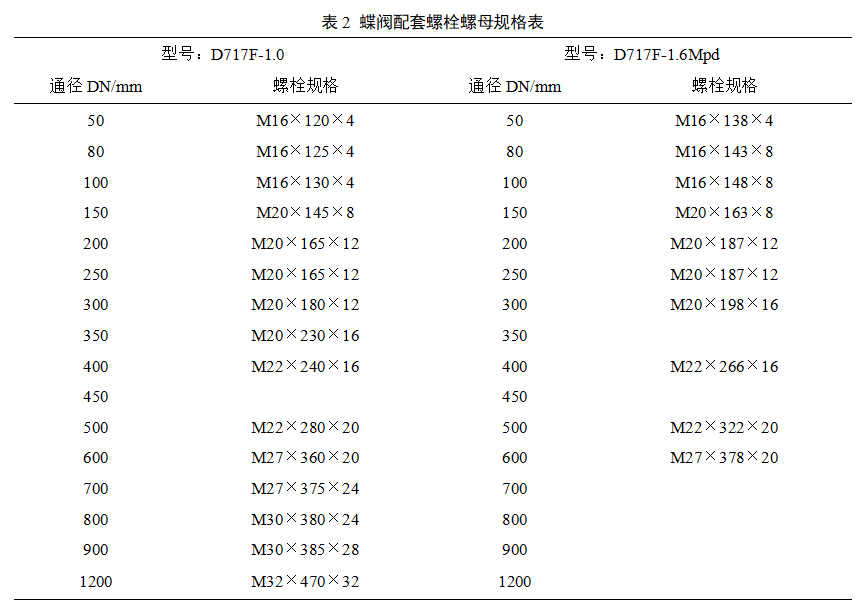

蝶阀的配套螺栓螺母规格如表2所示。

3应用
该“专用工具”的工作原理，是以直接转动双旋向内丝扣套筒带动外丝扣伸缩支撑杆产生顶压的方式，使管道法兰和阀门法兰之间产生缝隙，协助维修人员进行管道阀门的拆装。“专用工具”具体使用操作示意图如图6所示。

3.1 拆卸阀门的应用
在拆卸腐蚀损坏阀门时，先将损坏的阀门进行预吊装，然后割断损坏阀门两侧法兰的紧固螺栓，并清除螺栓残余。加装“专用工具”的卡扣式锁紧法兰左侧部分和卡扣式锁紧法兰右侧部分，并通过阀门上的螺栓孔穿加锁紧螺栓和锁紧螺母进行托衬。加装伸缩支撑杆的组合部件，左旋向外丝扣伸缩支撑杆的上半部分，双旋向内丝扣套管，右旋向外丝扣伸缩支撑杆下半部分和防滑支撑座。然后通过双旋向内丝扣套管旋转孔借助外力，将双旋向内丝扣套管沿顺时针（锁紧）方向旋至最短状态，并根据作业空间距离，决定是否加长伸缩支撑杆，以保证作业范围充分有效。预紧防滑螺丝后，再将双旋向内丝扣套管沿逆时针（旋开）方向旋转，使双旋向内丝扣套管旋转运动，转换成沿延伸支撑杆方向的推力，使防滑支撑座顶紧阀门井的内壁，实现调节延伸支撑杆的长度。将腐蚀损坏阀门顶向一侧，阀门的另一侧的法兰和管道法兰之间的间隙就会增大，方便进行管道损坏阀门垫片的拆卸。再将双旋向内丝扣套管沿顺时针（锁紧）方向旋至伸缩支撑杆松开状态，依次拆下两根外丝扣伸缩支撑杆，然后再松开卡扣式锁紧法兰左侧部分和卡扣式锁紧法兰右侧部分的锁紧螺栓，拆下卡扣式锁紧法兰，使阀门呈松动状态后，再进行吊装，直至最终完成损坏阀门的拆卸。
3.2安装阀门的应用
在安装新阀门时，将吊装好的新阀门法兰螺栓孔对准管道的法兰螺栓孔，然后在新阀门法兰一侧加装卡扣式锁紧法兰左侧部分和卡扣式锁紧法兰右侧部分，同时在该侧加装新的阀门垫片，找正并紧固好锁紧螺栓和锁紧螺母。接下来将双旋向内丝扣套管沿顺时针（锁紧）方向旋至伸缩支撑杆最短状态，并根据作业空间距离，决定是否加长伸缩支撑杆，以保证顶压作业有效。然后利用防滑螺母将伸缩支撑杆紧固在卡扣式锁紧法兰上。固定好后，再将双旋向内丝扣套管沿逆时针（旋开）方向旋转使防滑支撑座顶紧阀门井的内壁。然后旋转双旋向内丝扣套管，使其旋转运动转换成沿伸缩支撑杆方向的推力，进而伸缩支撑杆的长度，将阀门顶向一侧，阀门另一侧的法兰和管道法兰之间的间隙就会增大，方便加装新的阀门垫片。新阀门垫片找正后，再将双旋向内丝扣套管沿顺时针（锁紧）方向旋至伸缩支撑杆松开状态，锁紧新阀门法兰和管道法兰的连接螺栓。然后松开卡扣式锁紧法兰的防滑螺栓，依次拆下两根伸缩支撑杆，然后锁紧法兰螺栓。依次松开卡扣式锁紧法兰左侧部分和卡扣式锁紧法兰右侧部分的锁紧螺栓，拆下卡扣式锁紧法兰，然后加装紧固阀门法兰和管道法兰的锁紧螺栓，完成阀门安装。

4结语
“专用工具”由于使用环境潮湿，在制造时其材质除了要保证一定的刚度和韧性外，还要保证其防锈耐腐的性能，选用耐腐蚀的镀铬工具钢来制造“专用工具”。同时在使用时，需防止误操作造成管道不必要的损坏。该“专用工具”适用于工程检修中，油、水、气等硬链接管道阀门的拆装维修，并具有一定的实用性和可推广性。
