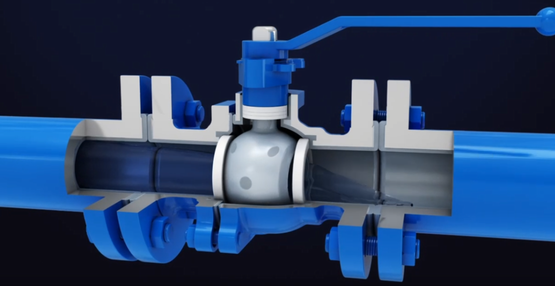

高性能衬氟球阀，采用12237标准设计，主要用于控制管路物料的通断。具有流通阻力小，结构简单、密封性能可靠、开闭迅速等优点，产品广泛应用于石油、化工、选矿、氯碱、制药等领域。适用于温度-29°C-180°C不等的酸碱盐类的高性能介质
该系列球阀具有以下结构特点

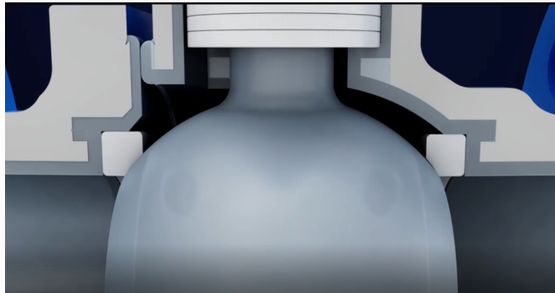

1. 少积料防结晶设计：
阀门内衬里采用进口氟材料，具有良好的耐腐蚀性更佳耐磨性，阀体设计紧凑间隙小，最大程度减少物料的堆积，预防堆积物结晶而破坏密封。
2. 防飞出阀杆设计：
阀体与球杆采用一体式铸件，表面设有通孔及燕尾槽可使衬里层与金属件结合，当阀腔异常升压时，阀杆也不会飞出。
3. 阀体与阀盖凸台密封结构：
阀体阀盖均设有密封凸台及燕尾槽结构，防止衬层脱落和有效的杜绝阀体之
4. 阀座U型蓄能自补偿设计：
阀盖密封座均设有U型槽，通过阀体阀盖密封预紧力，密封座吸收压紧力，当本阀长期使用，阀体密封与阀盖密封面产生磨损，这时密封座释放预紧力，可有效对密封面加以补偿，保证阀门的密封效果。
4. 阀座U型蓄能自补偿设计：
阀体阀盖密封座均设有U型槽，通过阀体阀盖密封预紧力，密封座吸收压紧力，当本阀长期使用，阀体密封与阀盖密封面产生磨损，这时密封座释放预紧力，可有效对密封面加以补偿，保证阀门的密封效果。
产品设计规范：
设计标准：HG/T 3704
结构长度：ASME B16.10、GB/T 12221.
法兰标准：ASME B16.5、GB/T 9113、HG20615、 HG20592主体材质：碳钢、不锈钢、合金钢
衬里材质：PFA、FEP
压力试验：API 598、GB/T13927、JB/T9092
公称通径：1/2”-12”、DN15~DN300
压力范围：Class 150~300、PN6~PN40
