公称通径

G1/2      G3/4

阀座直径Dg mm

1.5

3

4

5

6

7

8

9

额定流量系数Kv

0.0025

0.08

0.12

0.20

0.32

0.50

0.80

1.00

公称压力PN Mpa

10

阀体材质

25#        45#      不锈钢

芯座材 质

不锈钢（1Cr18Ni9T8）、不锈钢+合金堆焊（1Cr18Ni9Ti+STL）

执行机 构

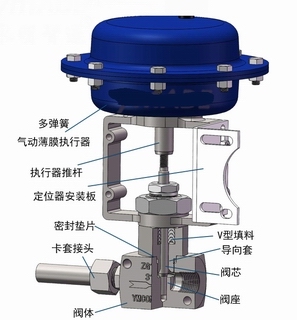

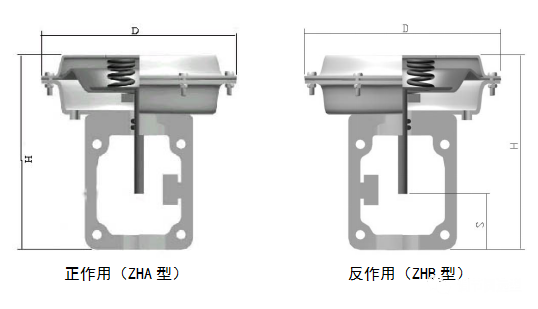

ZHA/B-11          ZHA/B-22

行 程

10mm

弹簧范围

20～100Kpa（气闭阀）   40～120Kpa（气开阀）

气源 压力

140Kpa

泄漏 量

小于Kv的0.01%

流量特性

直线

作用方式

电开式       电关式

固有可调 比

30:1

附件

定位器、减压阀、手轮机构等

现象

产生故障的原因

阀不动作

无信号，无气源

1、压缩机电源压缩机本身的故障  2、气源总管泄漏

无信号，有气源

1、调节器的故障     2、信号管线漏3、调节阀膜片漏     4、定位器波纹管漏

定位器有气源但没有输出

1、定位器中放大器的恒节流孔堵塞2、压缩空气中有水份，聚积于放大器球阀中

有信号仍无动作

1、由于温度应力或阀芯变形结垢，阀芯与阀座卡死2、阀杆弯曲或折断      3、执行机构故障

阀动作不稳定

气源压力经常变化

1、压缩机容量压小      2、减压阀故障

信号压力不稳定

1、 控制系统的时间常数（T=RC）不适当  2、调节阀故障

气源、信号压力一定，但调节阀动作仍不稳定

1、定位中放大器球阀受微粒或垃圾等磨损，使球阀关不严，耗气量特别寺大时会产生输出振荡2、定位器中放大器的喷嘴挡板不平行，挡板盖不住喷嘴3、输出管线漏气4、执行机构刚性太小，流体压力变化，造成推力不足5、阀杆磨擦力在大

阀产生振动

调节阀接近全闭位置时的振动

1、 调节阀选在了，常在小开度时使用，或压差过大2、介质流动方向与关闭方向相同即侧进底出时

调节阀强烈振动

1、支撑不稳              2、附件有振动源   3、阀芯与衬套的磨损      4、共振

阀动作迟缓

阀杆往复行程动作迟钝

1、阀体内有粘性大的介质、堵塞、结焦  2、聚四氟乙烯填料变质硬化

阀杆单方向动作时动作迟钝

1、 执行机构中膜片泄漏和破损2、反作用执行机构中，滚动腊片泄漏或破坏

阀泄漏量大阀有卡的现象

阀全开时泄漏量大

1、阀芯被腐蚀、磨损    2、阀座与阀体接触面及密封垫被腐蚀3、密封面被焊渣打的杂物卡伤

阀达不到全闭时位置

1、介质压差很大，执行机构的推力小     2、阀体内异物3、衬套烧结

填料部分及阀体部分的渗漏

1、填料盖没压紧    2、聚四乙烯填料老化、变质   3、密封垫被腐蚀

可 调 范 围 小

阀芯被腐蚀，使Qmin变大
