进口气动法兰球阀使用说明书-德国莱克LIK品牌

发布时间：2022-8-14

进口气动法兰球阀在管路中主要用来做切断、分配和改变介质的流动方向；其工作原理是靠旋转阀芯来使阀门畅通或闭塞；其特点开关轻便，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业中得到广泛的应用。

进口气动法兰球阀特点

（1）流体阻力小、球阀是所有阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口气动法兰球阀设计特色

全通径式设计、无阻隔

防火型式密封结构

防喷出阀杆结构

防静电装置

防低泄漏设计填料及填料函

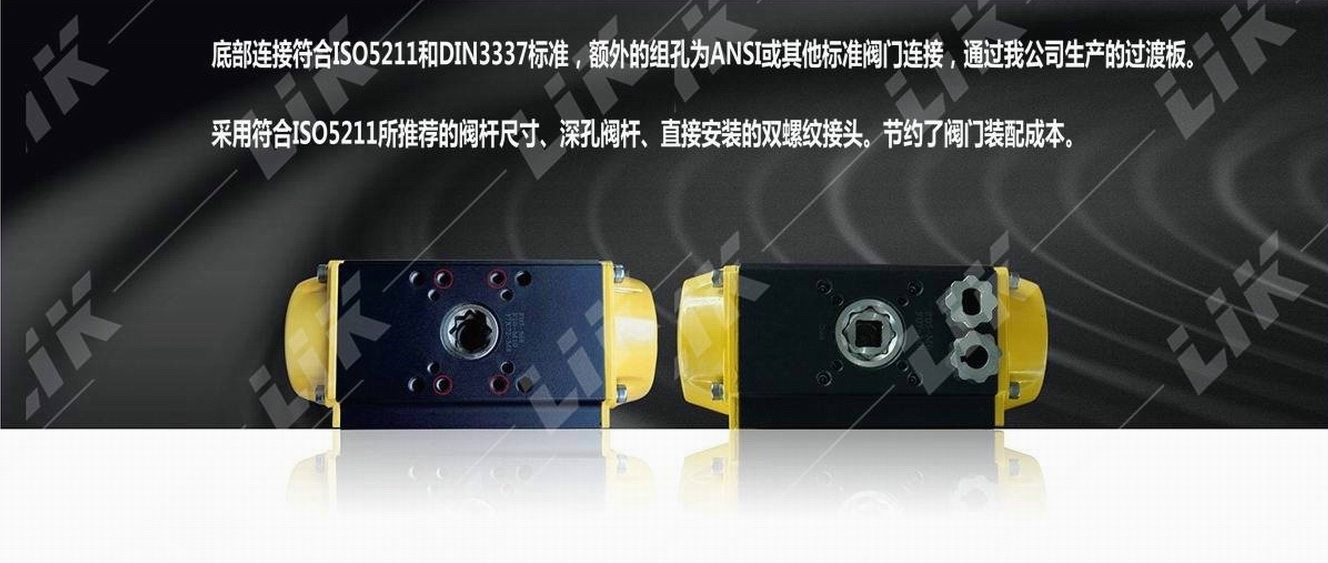

ISO 5211连接平台

可配用多种执行机构

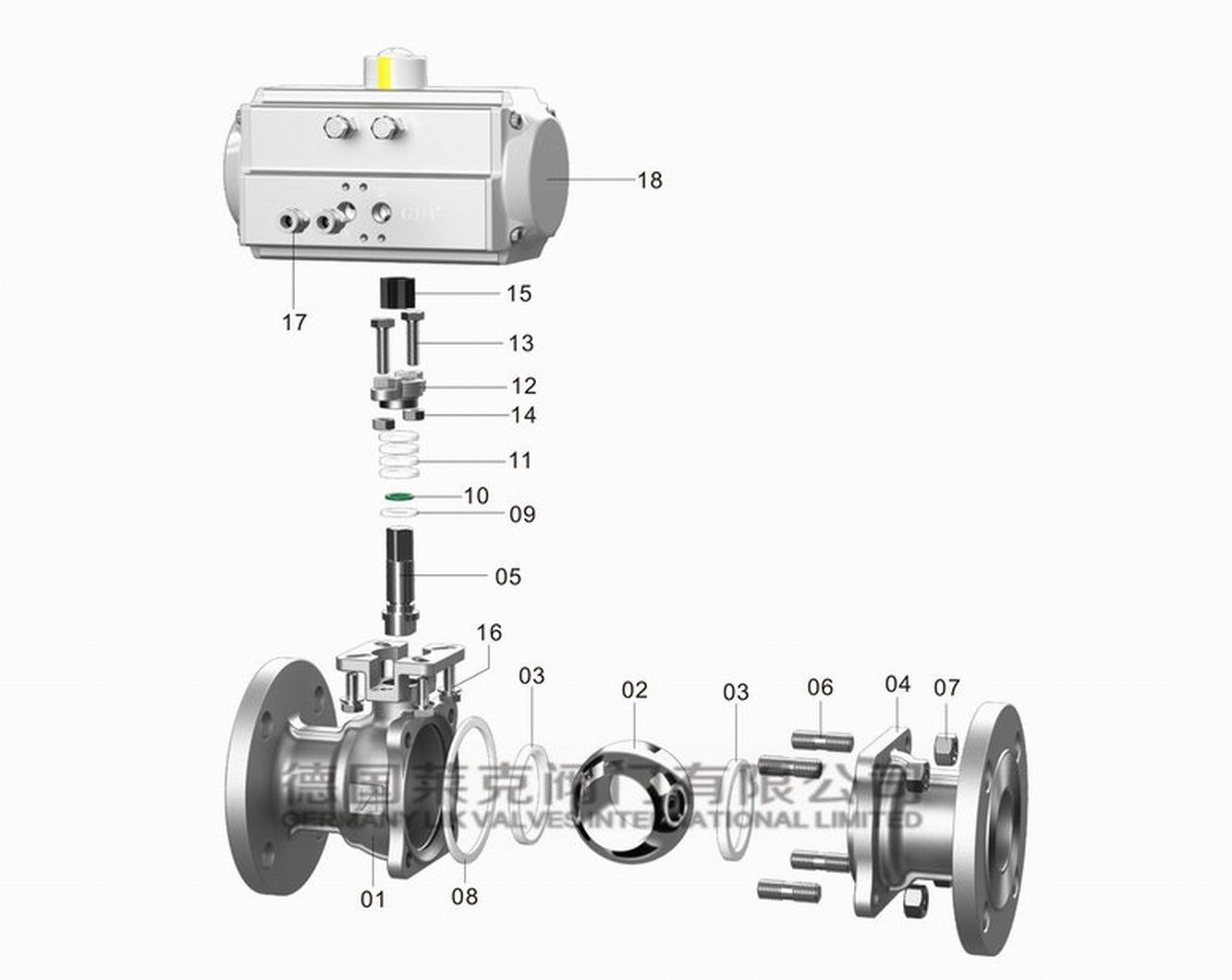

零部件材质

进口气动法兰球阀的可选附件

1、三联件：可对气源稳压、过滤、气缸加润滑油。

2、回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

3、电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

4、定位器：输入4～20mA信号,实现阀门调节功能。

5、手动机构：手操机构，可实现手动开或关阀。

6、调节型附件：电气定位器、气动定位器、电气转换器。

7、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
