进口气动球阀使用说明书-德国莱克LIK品牌

发布时间：2022-8-11

进口气动球阀是由（单作用和双作用）气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中

使用温度：常温球阀，-40℃～120℃。中温球阀，120～450℃。高温球阀，≥450℃。低温球阀-100～-40℃。超低温球阀≤100℃。

工作压力：低压球阀，公称压力PN≤1.6MPa。中压球阀，公称压力2.0-6.4MPa。高压球阀≥10MPa。真空球阀，低于一个大气压的球阀。

结构形式：浮动球球阀，固定球球阀，V型球阀，偏心半球阀，旋球阀

流道形式：直通球阀，三通球阀（L型流道，T型流道），四通球阀

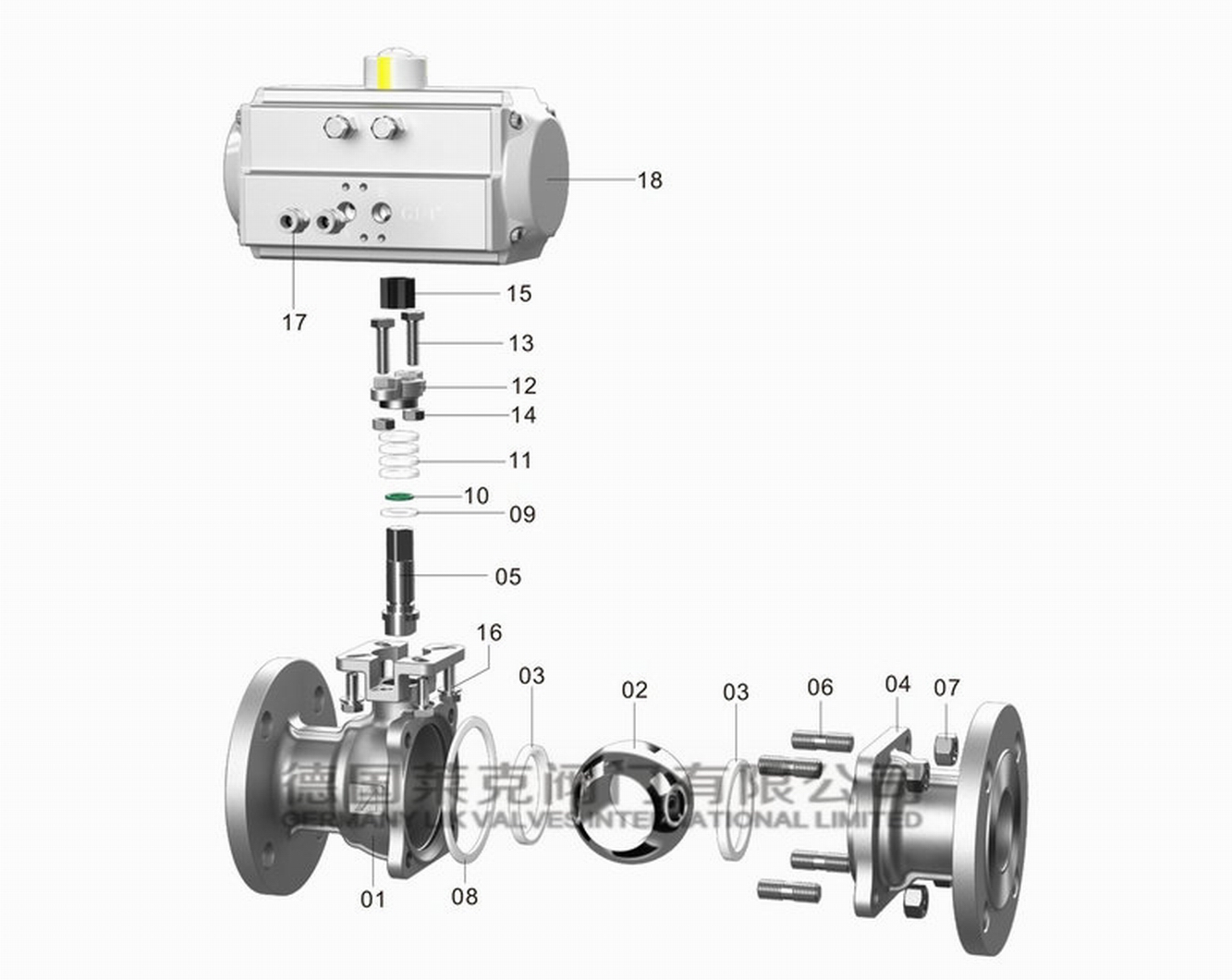

进口气动球阀零部件材质

序号	名称	材质
1	主阀体	不锈钢SUS304/SUS316
2	球体	不锈钢SUS304/SUS316
3	阀座	聚四氟乙烯PTFE/对位聚苯PPL
4	副阀体	不锈钢SUS304/SUS316
5	阀杆/阀轴	不锈钢SUS304/SUS316
6	螺栓	不锈钢SUS304
7	螺母	不锈钢SUS304
8	阀体密封垫	聚四氟乙烯PTFE/对位聚苯PPL
9	止推垫	聚四氟乙烯PTFE/碳纤维
10	轴密封O型圈	氟橡胶/三元乙丙EPDM
11	填料	聚四氟乙烯PTFE/对位聚苯PPL
12	压盖	不锈钢SUS304/SUS316
13	压盖紧锁螺栓	不锈钢SUS304
14	压盖紧锁螺母	不锈钢SUS304
15	八角套	粉末冶金
16	紧锁螺丝套件	不锈钢SUS304
17	气管接头	铜电镀
18	气动执行器	AT

工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

□定位器可调节阀门管道流量。

气动执行器技术参数

气动执行器	型号	GT系列、AT系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	最大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃
	防爆等级	密闭型（dⅡCT4）

进口气动球阀主要性能规范

型号	公称压力PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
LIKER-1.6	1.6	壳体	密封	工作温度（℃）	适用介质
LIKER-2.5	2.5	2.4	1.76	-50～450 （不同工况温度，选用不同的材质）	水、石油、天然气、酸类等
LIKER-4.0	4.0	3.75	2.75	-50～450 （不同工况温度，选用不同的材质）	水、石油、天然气、酸类等

进口气动球阀阀体主要零件材料

零件名称	阀体	球芯	阀座	阀杆	填料	支架	连接轴
LIKERH	铸钢-不锈钢	不锈钢	聚四氟	2Cr13	柔性石墨	铸钢-不锈钢	铸钢

进口气动球阀主要部件材料

零件名称

缸体

端盖

活塞

轴

O型圈

指示轴

螺栓

GT系列

AT系列

铝合金型材

压铸铝合金

（环氧树脂喷涂）

压铸铝

钢

（镀镍磷合金）

NBR

ABC

SUS304

AW系列

铸钢

压铸铝

钢（镀镍磷合金）

进口气动球阀作和使用

1,操作前须确认管路和阀已被冲洗过。

2,阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90时，阀开启。

3,当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
