进口电动蝶阀是利用电源电压来控制蝶阀启闭的一种自控阀门，通过电源信号来带动碟板做0-90°的旋转动作。电动蝶阀比较常见的连接方式有法兰式和对夹式，密封形式主要有软密封结构和金属硬密封结构，按功能要求不同可分为开关型电动蝶阀和智能调节型电动蝶阀。

进口电动蝶阀特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、密封件可以更换，密封性能可靠达到双向密封零泄漏。

3、密封材料耐老化、耐腐蚀，使用寿命长等特点。

4、两截式阀杆无销连接，结构简单紧凑，维修方便。

5、阀座密封与靠背一体结构，减少阀座变形量。

6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。

7、可以任何位置安装，维修方便。

进口电动蝶阀工作原理

进口电动蝶阀以电能作为驱动力，通过电动装置驱动阀杆，使蝶板产生90°回转运动而达到阀门的启闭，也可接收工业自动化控制系统的4~20mA或其它信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

进口电动蝶阀连接尺寸

主要外形尺寸-PN16（16bar）
公称通径DN	尺寸mm						执行器选配
公称通径DN	L	L1	L2	H	D	N-D	执行器选配
50	42	165	150	296	120	4-23	CHV-005	CHQ-010
65	44.7	165	150	310	136.2	4-26	CHV-005	CHQ-010
80	45.2	165	150	316	160	8-18	CHV-005	CHQ-010
100	52.1	190	170	340	185	4-24	CHV-010	CHQ-020
125	54.4	190	170	353	245	4-23	CHV-010	CHQ-020
150	55.8	270	220	396	238	4-25	CHV-010	CHQ-020
200	60.6	270	220	430	295	4-25	CHV-020	CHQ-030
250	65.6	270	220	462	357	4-29	CHV-040	CHQ-040
300	76.5	270	220	507	407	4-29	CHV-060	CHQ-050
400	86.5	270	220	570	515	4-30	CHV-100	CHQ-080
450	105.6	270	220	592	565	4-30	CHV-120	CHQ-100
500	131.8	270	220	650	620	4-33	CHV-140	CHQ-120
600	152	270	220	650	725	4-36	CHV-160	CHQ-140
700	163	270	220	650	840	4-36	CHV-180	CHQ-160
800	188	270	220	650	950	4-39	CHV-200	CHQ-180

进口电动蝶阀执行器参数

电动执行器用于控制0。-270。旋转的阀门及其他同类产品，如蝶阀，球阀，阻尼器,挡板阀，旋塞阀，百叶阀等。广泛应用于石油，化工，水处理，船舶，造纸，电厂，供暖，轻工等行业。可由380V / 220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移动到正确的位置,实现自动控制,其最大输出扭矩为2000N・M。( CE认证)。

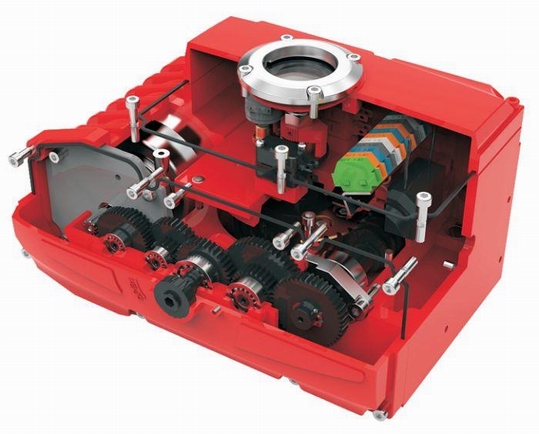

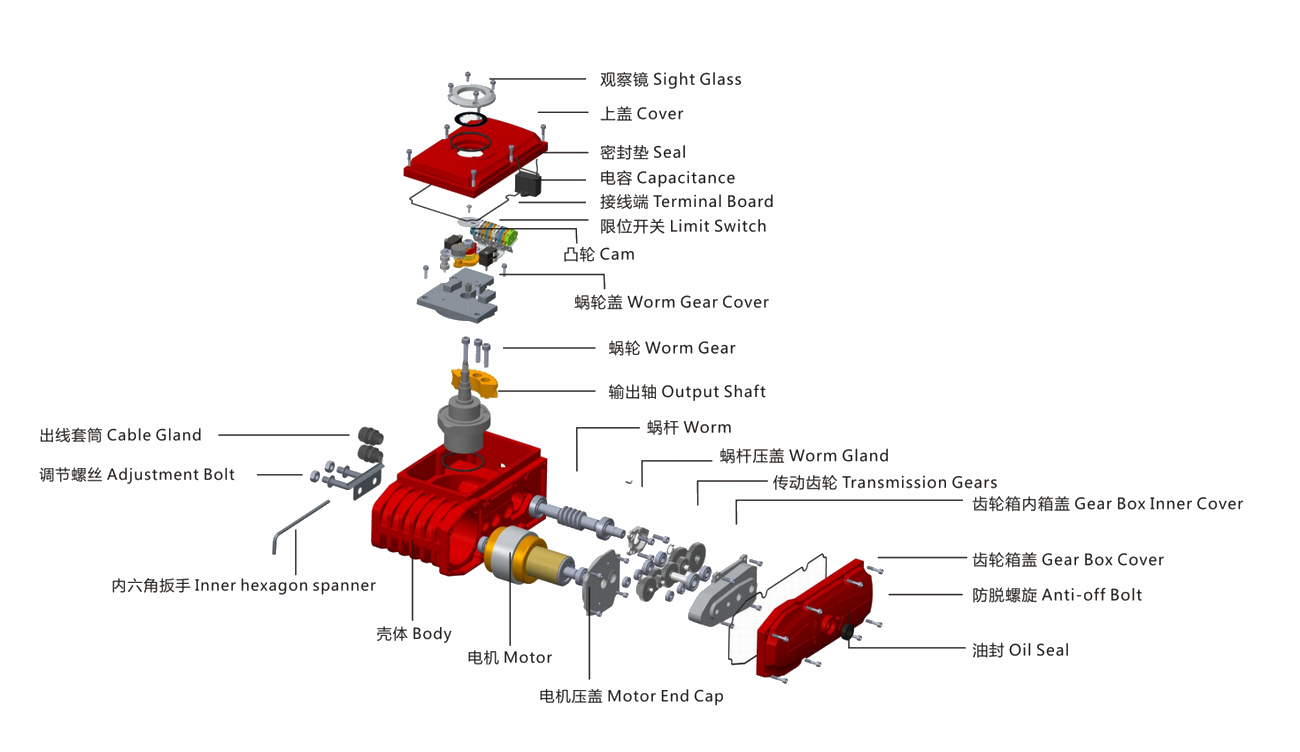

进口电动执行器性能特点

1 . 壳体—盖体由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67。IP68是可选的。

2 . 电机—全封闭式鼠笼式电机,体积小，扭矩大,惯性力小，F级绝缘等级。内部热保护开关避免损坏电机。

3 . 手动结构—手柄设计保证安全可靠、省力、体积小。当执行器未通电时，可通过手柄操作。当您不需要手动操作时，将扳手放在执行机构背面的插槽中。

4 . 位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。

5 . 密封—密封性能好。其防护等级为IP67 , IP68也是可选的。

6 . 限位开关—机械和电子双限位。机械限位螺丝可调，安全可靠。电子限位开关由凸轮机构来控制，简单的调整机构能精确方便的设定位置，且不受手轮过量的影响。

7 . 自锁—精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转，确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。

8 . 防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。

9 . 安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。

10 . 线路—控制线路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。

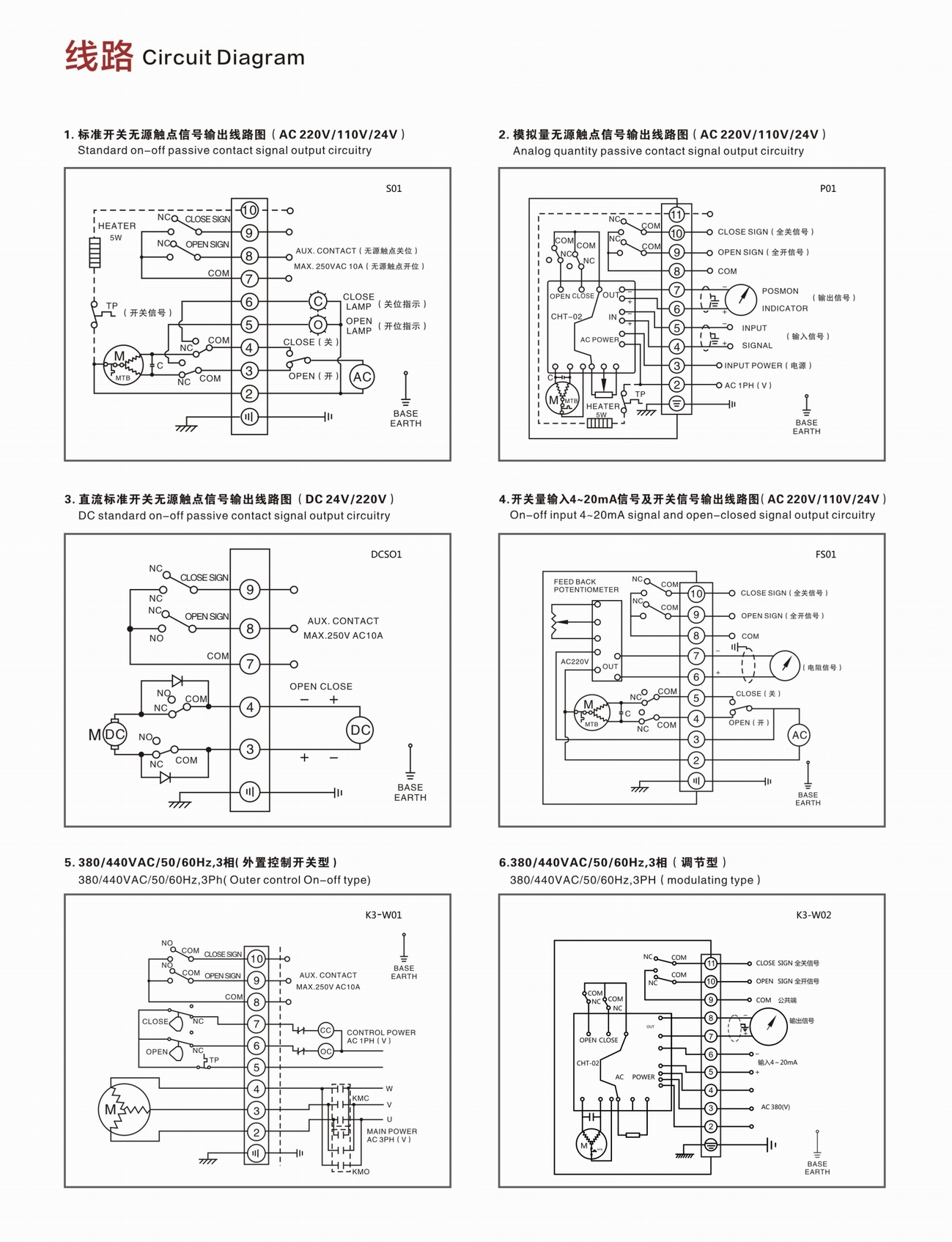

控制电路图：（以执行器标注的接线图为准）

进口电动试运行（注意：通电时禁止手动操作）

卸下接线盖，按盖上电路图正确连接；通电试运行，注意观察执行机构和阀门工作是否正常。

针对本产品的结构紧密特性，特别使用了寿命长，耐压性好的钼基润滑脂，实现免加油；电动阀门长时间不动作或者动作稀少时，请定期检查驱动执行机构有无异常

进口电动执行器故障与对策

故障状态	原因	对策
电机不转	供给电源电压低或者电源没有	电源电压的检查
	输入信号断或值不够	输入信号的检查
	断线或与端子台分离	接好电线、更换端子台
	温度保护器动作	降低周围环境温度
		降低使用频率
		负荷过重
	极限开关在中间开度时已经动作	调整行程挡块
	电机进相用电容损坏	更换电容
	电机断线	更换马达
	极限开关在中间开度时已经动作	调整行程挡块
	电机进相用电容损坏	更换电容
	电机断线	更换马达
	控制盒不良	更换控制盒
开度不停地来回变化	信号源里有干扰信号	检查输入信号
	从分压器里产生干扰	更换电位器
	分压器齿轮或开度齿轮松动	检查紧固齿轮的螺钉
输入信号与开度不符	输入信号不对	检查输入信号
	调零、倍率的调整不良	重调倍率零点
	电位器齿轮的位置变化	电位器齿轮的再调整
开度信号没有	开度信号线断开或接触不良	检查配线

进口电动蝶阀的安装与维护

1、安装时，阀瓣应停在关闭位置。

2、开启位置应根据圆盘的旋转角度来确定。

3、蝶阀带旁通阀，打开前先打开旁通阀。

4. 应按照制造商的安装说明进行安装。重型蝶阀应有坚实的基础。

电动蝶阀阀杆为通杆结构。经调质处理后，具有良好的综合力学性能、耐蚀性和抗划伤性。电动蝶阀启闭时，阀杆只转动，无升降操作。阀杆填料不易破损，密封可靠，锥销固定。悬伸端设计为防止冲出，从而避开阀杆和蝶板。当关节意外断裂时，茎会塌陷。
