关于进口高温电磁阀选购详细介绍

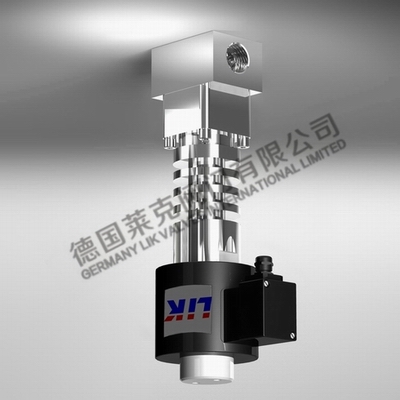

进口高温电磁阀采用耐温设计,阀体使用耐高温材料,*耐温可达到600℃,专制线圈,采用散热的结构方式,不易烧毁,适用于蒸汽、导热油等高温介质,电磁阀内部为不锈钢活塞式结构,整体性能稳定。
进口高温电磁阀的优势:产品特点
阀芯均为不锈活塞式,活塞环用特殊耐温、耐磨材料制作;活塞与金属阀腔不产生直接摩擦,阀体安装方向无限制;特制线圈,并采用散热的结构方式,因此不易烧毁;长时间停止动作重新启动,动作同样灵敏;最低启动压力0.2MPa。
进口高温电磁阀选购选型参数:
动作方式:直动型
通径范围:DN0.1-200
工作环境温度:-30—+80℃;-50—+100℃
线圈工作温度:<+50℃、<+85℃
控制方式:常开式、常闭式
国际标准电压:AC(380、220、110、24)V、DC(220、110、24、12)V
流通流体介质:水、气、油等高温流体
流通流体温度:<+120℃、<+200℃ 、<+350℃、<+450℃、<+550℃、<+650℃
流通流体压力:0-1bar、0-10bar、0-16bar、0-25bar、0-40bar、0-64bar、0-100bar
阀体材质:不锈钢(304、316、316L)、铸钢
连接方式:螺纹(内螺纹,外螺纹)法兰、焊接、卡箍、活接
进口高温电磁阀应用范围
广泛应用于船舶重工、测试设备、加热设备、液压设备等,工作温度在300℃以上的导热系统中。加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装、等控制系统
进口高温电磁阀工作原理
电磁铁通电后,连杆被提升,随着转轴开始转动,这运动作用于导阀而开主阀;断电后,在衔铁自重及返回弹簧作用下,半上导阀,导阀关闭后,靠压差关闭主阀。
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,阀关闭。
常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
进口高温电磁阀规格尺寸
规格型号 |
公称通径 |
螺纹连接 |
||||
G螺纹 |
L |
H普通 |
H(防爆) |
|||
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN4 |
4 |
G1\4 |
57 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3 \8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1 \2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3 \4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
224 |
249 |
|
DN32 |
32 |
G11 \4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11 \2 |
123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN8/0 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
