进口气动调节阀智能定位器安装说明书

发布时间：2021-11-12

进口气动调节阀智能定位器装配了微机和传感器，可远程简易地变更、监视各种参数。通过内置于本体的按钮，可以简单地进行各种参数的设定。与以前的机械式定位器相比，零点/量程调整容易。可选定带HART通信功能。可远程进行定位器的监视、设定变更。

充实的输出功能

型号选择时，如选定带输出功能，可以附带报警点输出功能（2点）和模拟（DC4～20mA）连续输出功能。由此，可远程检测出异常动作。

控制状态的显示

通过主体盖内部的LCD，可显示（数值）定位器位置、偏差、输入值，进行控制状态的目视确认。

防尘和防水性

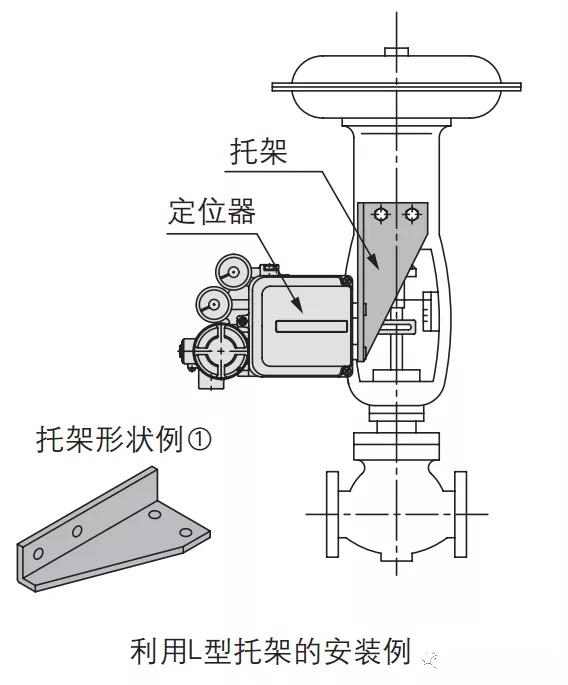

安装的互换性

本体安装部尺寸与原有的机械式IP6000/IP8000系列电/气定位器相同。因此，执行器与定位器相连接的外部反馈杠杆及拨叉杠杆式接头也与原有产品相同。

智能定位器的动作方式

下图所示为正作用方式，如需反作用，请按照产品样本提示进行设置。

单作用/直行程：输入电流增大时，阀杆沿箭头方向动作

双作用/直行程：输入电流增大时，气缸活塞杆沿箭头方向动作

单作用/角行程：输入电流增大时，执行器主轴按顺时针回转

双作用/角行程：输入电流增大时，执行器主轴按顺时针回转

SMC分体式智能定位器

1、可实现远程控制,便于维护

本体与反馈模块分离安装,可实现远程控制,反馈模块可安装于位置高、高温、配管密集、危险等场所,在本体处进行自动调整、控制、监视等操作,方便安全,容易维护。
2、抗电磁干扰性能强
反馈模块结构独特,采用挤压成型,无缝金属结构外壳,抗电磁干扰性能强。可用于电子设备较多,产生电磁干扰较多的场所,实现稳定可靠的控制。
3、抗震性能强
反馈模块结构简单紧固,抗震性能强,可安装于振动强烈的设备上,避免由于振动带来的产品故障。减少维护成本。
4、使用温度范围广
反馈模块可适应更广的温度范围:-40 ~ 100℃,可安装于高温或低温的场所。

5、IP防护等级高

反馈模块防护等级可达IP67,适应环境能力强,可用于灰尘多,潮湿等恶劣环境,例如电力、冶金、水泥、石油化工等行业。

6、节省安装空间,便于集中监控

反馈模块体积小巧，可适用于空间狭小的工位。本体可以集中到控制柜内,便于集中监控。

SMC智能定位器工作原理

当输入电流（DC4～20mA)增大时，通过基板⑧的输入处理回路，演算处理回路，输出处理回路，输入到转矩电机○线圈的电流发生变化，以板簧○为支点的电枢○摆动。随着此动作，挡板⑤和喷嘴⑥的间隙打开，喷嘴内背压下降。由此，先导阀①内的排气阀芯⑦向右移动，OUT1侧的压力上升，隔膜阀○动作。隔膜阀○的动作，通过反馈杠杆○、反馈轴⑩、角度传感器⑩，传动给基板⑧的位移输出处理回路，通过演算处理，使输入电流和输出位置一致。
